示波器的结构及作用

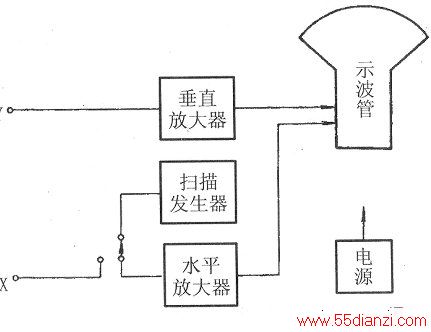

　　示波器主要由示波管、扫描发生器、垂直(或Y轴)放大器、水平(或x轴)放大器及电源等构成，每一部分都是一个复杂电路，其基本组成如图所示。
　　
　　示波器各主要部分的作用如下：
　　
　　(1)示波管示波管是示波器主要构成部分，所要观察的波形就显示在它的荧光屏上。它主要包括荧光屏、电子枪和偏转板三部分。它能将阴极发射的电子聚成电子束，冲击涂在屏幕上的荧光物产生荧光现象。当电子束随着被研究的信号移动时，在荧光屏上便绘出该信号的波形。
　　
　　(2)扫描发生器为了显示波形，只在荧光屏上反映电子束射击出的单个光点是不行的，需要使电子束在水平位置扫出一条基准线。这就需要扫描发生器。它能产生一个线性变化电压，经水平放大器放大后在屏幕上产生一条代表时间的水平线，当被研究信号输入后，该电压便能把信号电压波形展示在屏幕上。
　　
　　(3)垂直放大器用于放大被研究的信号。
　　
　　(4)水平放大器用于放大锯齿形电压或外加电压。
　　
　　(5)电源电源为示波管及其他电路供电。
