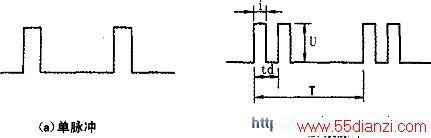

脉冲信号发生器可以产生重复频率、脉冲宽度及幅度均为可调的脉冲信号，广泛应用于脉冲电路、数字电路的动态特性测试。脉冲信号发生器一般都以矩形波为标准信号输出。输出的矩形脉冲信号又分为单脉冲和双脉冲两种。单脉冲和双脉冲波形如右图所示。
级与下一级隔开，避免下一级对主振级的影响，提高频率的稳定度。脉宽形成级一般由单稳态触发器和相减电路组成，形成脉冲宽度可调的脉冲信号。放大整形级是利用几级电流开关电路对脉冲信号进行限幅放大，以改善波形和满足输出级的激励需要。输出级满足脉脉冲信号发生器的种类繁多，性能各异，但内部基本电路应包括图2所示的几个部分。
主振级一般由无稳态电路组成，产生重复频率可调的周期性信号。隔离级由电流开关组成，它把主振冲信号输出幅度的要求，使脉冲信号发生器具有一定带负载能力。通过衰减器使输出的脉冲信号幅度可调。

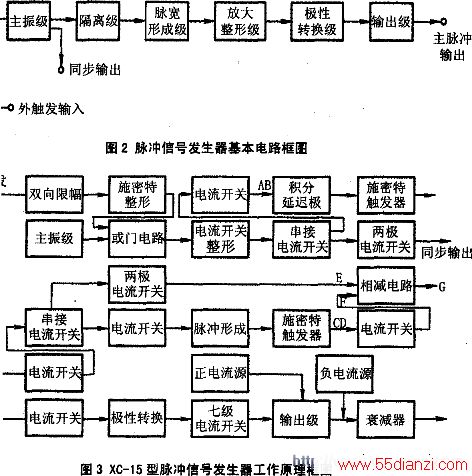

1.脉冲信号发生器XC-15型脉冲信号发生器，是高重复频率ns（纳秒）级脉冲信号发生器。其重复频率范围为1kHz~100MHz,脉冲宽度为5ns~300μs,幅度为150mV~5V,并输出正、负脉冲及正、负倒置脉冲，性能比较完善。XC-15型脉冲信号发生器工作原理框图如图3所示。
XC-15型脉冲信号发生器的主振级，产生频率为1kHz~100MHz、幅度约为2V的矩形波，送至或门电路，当转换开关旋至外触发位置时，主振级停振，由外触发信号代替主振信号，经双向限幅器和施密特整形后，送至或门电路。由或门输出的信号送至电流开关整形，并由串接电流开关分两路输出：一路再经两级电流开关整形作为同步信号输出；另一路经电流开关及积分延迟级，施密特触发器形成脉冲信号M,再送至串接电流开关分两路信号输出，经适当处理后，作为相减电路的两个输入信号。在相减电路中相减后形成窄脉冲信号输出，这就是主脉冲信号G.主脉冲信号G经整形后，进入极性转换电路，再经七级电流开关逐级整形和电流放大后，推动并控制输出级完成功率输出。同时在输出级注入正电流源实现正脉冲和正倒置输出。

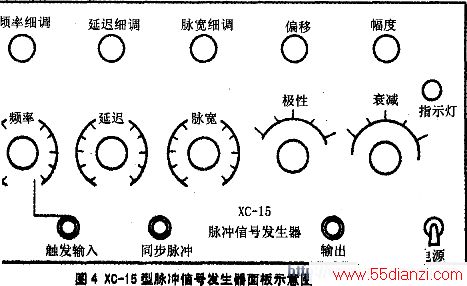

www.55dianzi.com（1）面板开关、旋钮的功能及使用。XC-15型脉冲信号发生器的面板布置示意如图4所示。
①“频率”粗调开关和“频率细调”旋钮。调节“频率”粗调开关和‘濒率细调“旋钮，可实现从1 kHz~100 MHz连续调整。粗调分为10个档（1 kHz、3 kHz、10 kHz、100 kHz、300 kHz、1 MHz、3 MHz、10 MHz、30 MHz、100 MHz），用细调覆盖。
”频率细调“旋钮顺时针旋转频率增高，顺时针旋转到底，为波段粗调档所指频率；逆时针旋转到底，为此波段粗调档所指刻度低一档。例如：”频率“粗调开关置于10 kHz档，”频率细调“旋钮顺时针旋转到底时输出频率为10 kHz;逆时针旋转到底时输出频率为3 kHz.
②”延迟粗调“转换开关和”延迟细调“旋钮。调节此组开关和旋钮，可实现延迟时间从5 ns~300 μ s的连续调整。延迟粗调分为10个档（5 ns、10 ns、30ns、100 ns、300 ns、1μs、3μs、10μs、30μs、100μs），用细调覆盖。延迟时间加上大约30 ns的固有延迟时间，等于同步输出负方波的下降沿超前主脉冲前沿时间。
”延迟细调“旋钮逆时针旋转到底为粗调档所指的延迟时问。顺时针旋转延迟时间增加，顺时针旋转到底为此粗调档位高一档的延迟时间。例如：”延迟“粗调开关置于30μs档，”延迟细调'’旋钮顺时针旋转到底时输出延迟时间为100 ns;逆时针旋转到底时输出延迟时间为30 ns.
③‘脉宽粗调“开关和”脉宽细调’镟钮。通过调节此组开关和旋钮，可实现脉宽从5 ns~300μs的连续调整。“脉宽”粗调分为10个档（5 ns、10 ns、30 ns、100 ns、300 ns、1μs、3μs、10μs、30μ s、100μs），用细调覆盖。脉宽细调旋钮逆时针旋转到底为粗调档所指的脉宽时间。
顺时针旋转脉宽增加。顺时针旋转到底为此粗调档位高一档的脉宽。例如：脉宽粗调开关置于10 ns档，脉宽细调旋钮顺时针旋转到底时输出脉宽为30 ns;逆时针旋转到底时输出延迟时间为10 ns.
（4）极性选择开关。转换此开关可使仪器输出四种脉冲波形中的一种。
（5）偏移旋钮。调节偏移旋钮可改变输出脉冲对地的参考电平。
（6）衰减开关和幅度旋钮。调节此组开关和旋钮，可实现输出脉冲幅度从150 mV~5 V的调整。
使用注意事项
有如下两点注意事项（1）本仪器不能空载使用，必须接入50 Ω负载，并尽量避免感性或容性负载，以免引起波形畸变。
（2）开机后预热15 min后，仪器方能正常工作。
