用接地电阻测量仪测量低值电阻

　　ZC-8型接地电阻测量仪的表盘刻度为0~10Ω，倍率挡分别为x0.1、x1、x10和x1、×10、x100两种机型。它们分别可测量0.1~100Ω和1~1000Ω接地电阻。该表盘的刻度测量范围可扩展为0.01～100Ω,和0.1~1000Ω，测量精度较高。利用它可以测量0.01~1000Ω低阻电阻，具体作法如下。
　　

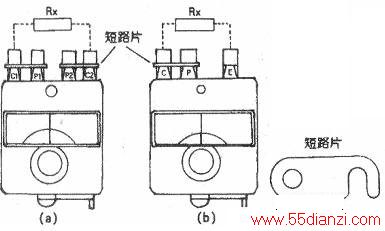

　　该接地电阻测量仪的外接测量端子，可分为罔a、b所示的两种形式。以图a为例，测量低阻电阻时，用原机配套的图e所示短路接线片接于C1、P1两接线端子，将C1、P1短路。然后用铜片再按图c做一个同样的接线片，接于P2、C2两接线端子上，也将P2、C2短路。
　　
　　被测电阻接于C1、C2或P1、P2两接线柱上，就可以测量未知电阻了。
　　
　　图b形式电阻测量仪，只要将C和P两接线端子短路，被测量电阻接于C、E或P、E两接线柱上就行了。
　　
　　注意，不能用导线将测量端子引出而去测量被测电阻。测量时应以每分钟120转以上的速度匀速旋转仪器摇把，否则将影响测量精度。
