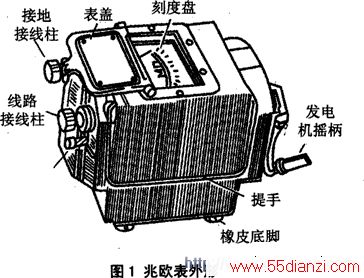

1．兆欧表外形
兆欧表俗称摇表、绝缘摇表或麦格表。兆欧表主要用来测量电气设备的绝缘电阻，如：电动机、电器线路的绝缘电阻，判断设备或线路有无漏电现象、绝缘损坏或短路(见图1所示)。
2．兆欧表的工作原理与线路

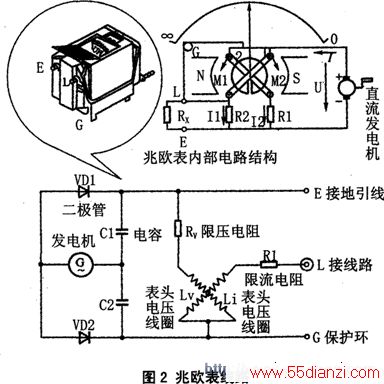

与兆欧表表针相连的有两个线圈，一个同表内的附加电阻R串联；另一个和被测电阻R串联，然后一起接到手摇发电机上。当手摇动发电机时，两个线圈中同时有电流通过，在两个线圈上产生方向相反的转矩，表针就随着两个转矩的合成转矩的大小而偏转某一角度，这个偏转角度决定于两个电流的比值，附加电阻是不变的，所以电流值仅取决于待测电阻的大小(见图2所示)。
一般还规定在测量额定电压在500 V以上的电气设备的绝缘电阻时，必须选用1000～2500 V兆欧表。
测量500 V以下电压的电气设备，则以选用500 V摇表为宜。
3．兆欧表测量电器线路与电缆示意(一)
使用兆欧表时要注意以下几点：
(1)正确选择其电压和测量范围。50～380 V的用电设备检查绝缘情况，可选用500 V兆欧表。500 V以下的电气设备，兆欧表应选用读数从零开始的，否则不易测量。
(2)选用兆欧表外接导线时，应选用单根的多股铜导线，不能用双股绝缘线，绝缘强度要在500 V以上，否则会影响测量的精确度。
(3)测量电气设备绝缘电阻时，测量前必须先断开设备的电源，并验明无电。如果是电容器或较长的电缆线路，应放电后再测量。
(4)兆欧表在使用时必须远离强磁场，并且平放。
摇动摇表时，切勿使表受震动。
(5)在测量前，兆欧表应先做一次开路试验，然后再做一次短路试验，表针在开路试验中应指到“∞”(无穷大)处；而在短路试验中能摆到“O”处，表明兆欧表工作状态正常，可测电气设备。
(6)测量时，应清洁被测电气设备表面，以兔引起接触电阻大，测量结果不准。
(7)在测电容器的绝缘电阻时需注意：电容器的耐压必须大于兆欧表发出的电压值。测完电容后，应先取下摇表线再停止摇动摇把，以防已充电的电容向摇表放电而损坏仪表。测完的电容要用电阻进行放电。
4．兆欧表测量电器线路与电缆示意(二)

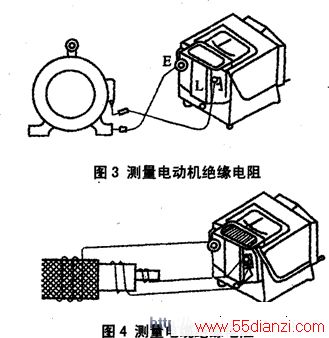

(1)兆欧表在测量时，还需注意摇表上“L”端子通入电气设备的带电体一端，而标有“E”接地的端子应接配电设备的外壳或接电动机外壳或地线，如图3所示。
如果测量电缆的绝缘电阻时，除把兆欧表“接地”端接入电气设备地之外，另一端接线路后，还需再将电缆芯之间的内层绝缘物接“保护环”，以消除因表面漏电而引起的读数误差，如图4所示。图5为测线路中的绝缘电阻；图6为测照明线路绝缘电阻；图7为测架空线路对地绝缘电阻操作方法示意。
(2)若遇天气潮湿或降雨后空气湿度较大时，应使用“保护环”以消除绝缘物表面泄流，使被测物绝缘电阻比实际值偏低。
(3)使用兆欧表测试完毕后也应对电气设备进行一次放电。
(4)使用兆欧表时，要保持一定的转速，按兆欧表的规定一般为120 r／min，容许变动±20％，在1 min后取一稳定读数。测量时不要用手触摸被测物及兆欧表接线柱，以防触电。
(5)摇动兆欧表手柄，应先慢再逐渐加快，待调速器发生滑动后，应保持转速稳定不变。如果被测电气设备短路，表针摆动到“O”时，应停止摇动手柄，以免兆欧表过流发热烧坏。
5．兆欧表测量电器线路与电缆示意(三)
(1)兆欧表在不使用时应放于固定柜橱内，周围温度不宜太冷或太热，切忌放于污秽、潮湿的地面上，并避免置于含侵蚀作用的气体附近，以免兆欧表内部线圈、导流片等元件发生受潮、生锈、腐蚀等现象。
(2)应尽量避免长期剧烈震动，而造成表头轴尖变秃或宝石破裂，影响指示。
(3)禁止的雷电时或在邻近有带高压导体的设备上用兆欧表进行测量，只有在设备不带电又不可能受其他电源感应而带电时才能进行测量。
6．兆欧表在使用前放置要求
兆欧表在使用前应放置在平稳的地方，以免在摇动手柄时，因表身抖动和倾斜产生较大的测量误差(见图8所示)。
7．兆欧表在使用前的开路试验

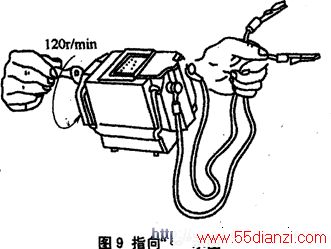

使用兆欧表前，应先将兆欧表的两接线端分开，再摇动手柄。正常时，兆欧表指针应指“∞”值上(见图9所示)。
8．兆欧表在使用前的短路试验

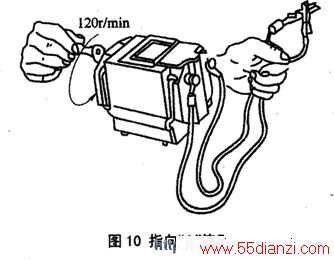

使用兆欧表前，应将兆欧表的两接线端接触，再摇动手柄。正常时，兆欧表指针应揩“O”，值上(见图10所示)。
9．兆欧表在使用中对电动机线圈与地绝缘性能测量方法
使用兆欧表中，用导线将兆欧表“L”端与电动机接线柱或电气设备部位连接，另一端兆欧表的“E”端接电动机外壳或设备外壳，然后进行摇测。兆欧表指针指向零时，证明电动机线圈或设备绝缘损坏；指针如指向“∞”(无穷大)值上，表明线圈或设备与外壳绝缘良好(见图11所示)。

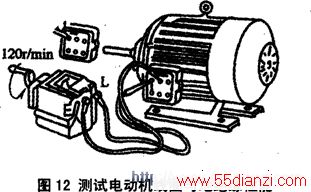

10．兆欧表在使用中对电动机线圈与地绝缘性能测量方法使用兆欧表中，用导线将兆欧表“L”端和兆欧表“E”端分别连接在电动机两绕组的接线端上，然后进行摇测。兆欧表指针指向零时，证明电动机线圈通路；指针如指向“∞”(无穷大)值，表明线圈已断线(见图12所示)。
11．兆欧表在使用后的要求兆欧表在使用后应将“L”、“E”两导线短接，对兆欧表做放电工作，以免发生触电事故(见图13所示)。
