兆欧表的内外部接线图

1、兆欧表外部接线

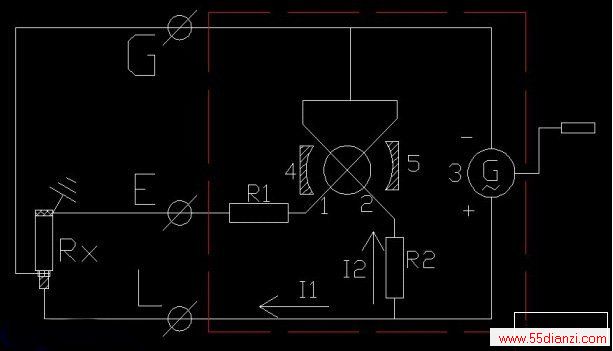

兆欧表上有三个接线端子，分别是,L端：接被试体,E端：接地端,G端：屏蔽端。下图以测量电缆绝缘电阻来说明兆欧表屏蔽端子(G端子)的作用，红色虚线内部为兆欧表内部原理接线图Rx为被测电缆，L端接电缆线芯，E端接电缆外护套，G端接电缆铜屏蔽。

2、兆欧表内部元件及其作用
图示代号元件名称作用
1、2 动线圈测量元件、产生转动力矩
3 发电机提供电源
4、5 永久磁铁向线圈提供磁场，使流过电流的线圈能产生转动力矩
R1、R2电阻向线圈提供电流。
