可充电池的容量测试方法

　　本文介绍一款由，LED指示的电池容量测试仪，采用全集成结构，特别是指示电路由15只发光二极管组成，具有工作可靠、测试方便与显示醒目等特点。用它可以测量规格为1.2V的各种可充电电池，以判别其容量合格否，并挑出劣质假货。

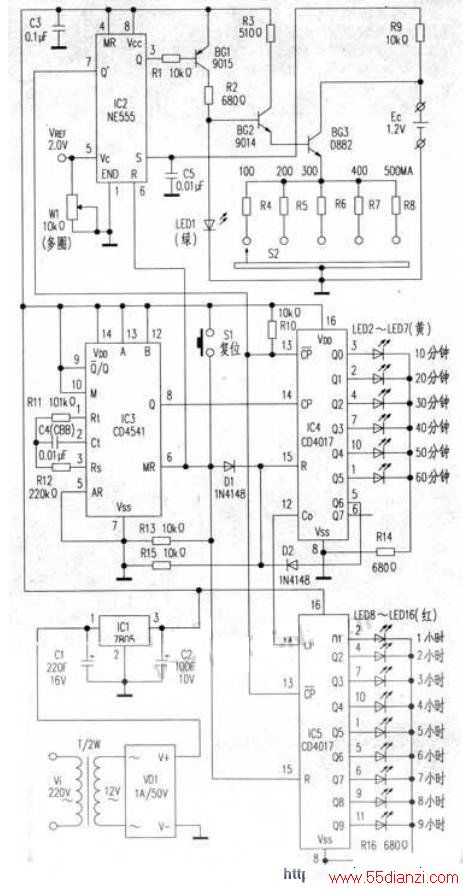

　　工作原理该测试仪电原理如附图所示。

　　整机电路除工作电源由变压器T、桥堆VD1及稳压器IC1等组成9V电压为全机供电之外，主要功能电路由以下三部分组成。

　　1.放电器电路由时基电路IC2接成R-S触发器，其⑤脚为参考电压，校正VREF=2V，当②脚触发电平低于1.0V时电路即翻转，③脚输出端推动由BG1、BG2和BG3组成放电电路对电池：EC放电，⑦脚内部放电管导通与截止决定后级计数器工作状态，⑥脚复位端接Sl，并与后级联动。

　　2.时基信号发生器由可编程定时器IC3连接成循环工作状态，校正①脚上定时电阻R11使⑧脚输出方波脉冲，其周期为10分钟，作为下面计数器电路的基准信号。。3.计数器电路由10进制计数器IC4接成6进制电路为分钟，由LED2-LED7指示，其中14脚为信号输入端，13脚低电平计数而高电平则锁定。另10进制计数器IC5接成10进制为小时显示，由LED8一LED16指示，其中③脚Q端空位由前级分钟取代。电路中，必须注意15脚复位端，因IC5为两重复位，故加入了隔离二极管D1与D2，使其独立复位，以保证互不干扰。

　　工作过程如下：接通电源，装上需测试的电池EC.并将电流开关S2拨在适当位置上，然后按一下S1，电路全部复位，此时L,EDl点亮，表示电池进入放电状态，计数器也开始计时，LED2～LED16依次点亮，直至电池放电到端电压略低于1V时，IC2翻转，③脚为高电平，放电终止。与此同时，⑦脚内部放电管截止，IC4与IC5计数器被锁定，LED2～LED16相应点亮的位置即为放电时间。

　　元器件选择
    本机所用集成电路ICl为LM7805.IC2为NE555、IC3为·CD4541、IC4与IC5为CP4017，均为通用电路，市场均有供应。

　　电源变压器T采用1.5～2W已满足要求，校正电位器w1为多圈电位器型号3296，C4为定时电容必须选CBB型薄膜电容。LEDl～LED16规格3mm为宜，颜色已标注。放电电阻R4一R8计算公式为R=0.8V／IF、，式中IE为放电电流，电流开关S2规格1X5即1刀5位型。

　　使用将充满的电池，1号2号5号或7号均可，其容量计算方法为：容量=放电电流×放电时间（mAh），一般厂标规定放电电流按容量的10％～15％选取，终止电压为1V，如2000mAh电池，选择300mA放电，放电终止时为六小时半即LED4与LED13点亮锁定，那这个电池才称得上合格。
