用图钉加基板制作的万能电路板

　　依照实际的电路图制作出相应的电路板，是电子专业学生的基本功．对于一些小试验小制作．用敷板制作专用电路板，不仅成本高，工序多，且耗时费劲。单独做一块电路板不划算，使用万能电路板又因易损而增加教学成本。多年以前应用过的铆钉板因取材难、制作难而弃用。在多年教学实践活动中，试验使用图钉加基板代替电路板的方法，解决了实时快速制作电路板的难题，为有效指导学生做电子实验提供了便捷条件，有的学生还应用这种电路板制作出功放之类的实用作品。

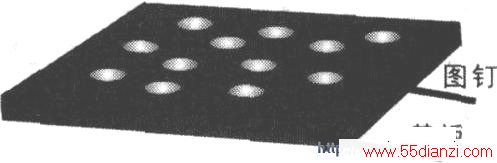

　　这种电路板（其示意如附图）取材容易，制作使用灵活可变。它由基板和图钉组成。基板可以是竹板木板多层板，甚至可以是书本纸板。图钉可在文具商店买到，最好备有大小不同的多种规格的图钉，便于不同场合的应用。制作方法尤其简单快捷，依据电路图，将图钉钉在基板上的适当位置即可。因为图钉表面有镀铬屡，在镀屡上作镀锡处理后，再将元器件焊接在图钉上。

　　这种电路板有以下特点：
　　
　　(l)由于图钉可以从基板上取下，再钉在其他位置，所以变更电路板就非常方便．可以说是真正意义上的万能电路板。

　　(2)不用担心烫坏，因此尤其适合初学者反复练习焊接。(3)不用铜也不要三氯化铁，既环保还省时省力省材料。
