电子爱好者经常要制作电路板，传统方法是描漆或转印，但往往不近人意。今天已是科技时代，是不是可以让电脑自动制作电路板呢?完全可以。使用电脑雕刻机就可以雕刻印制电路板。下面详细介绍一下如何将PROTEL的PCB电路图转换成雕刻文件。
我们用PROTEL设计好电路后，可以导出Gerher文件和Drill钻孔文件，Gerher文件以前是光绘文件，用来控制光绘机移动，它采用的是CNC数控代码，把这个代码导入雕刻软件，如KCM4、MACH2，连接好雕刻机，就可以雕刻出电路板了。
制作Berber文件设计完PCB后，在工作区按鼠标右键，系统会弹出下拉式功能表，我们选择New。

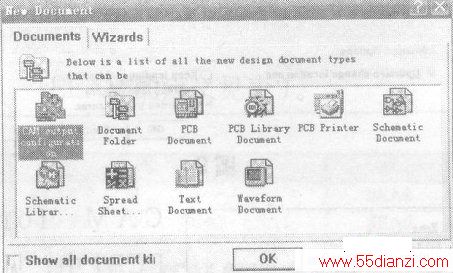

在上图视窗中，我们选择CAMoutputconfiguration。

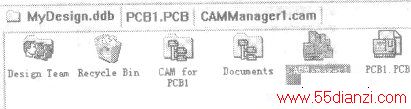

在上图的MyDesign．ddb中，会新增一个CAMManager1．cam的选项，我们点选。

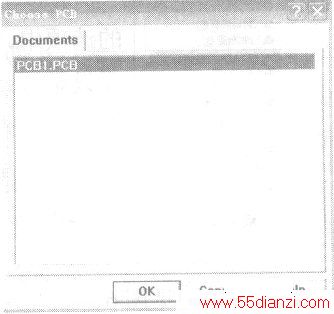

选择我们要输出的LAYOUT文件，在这里是PCB1．PCB，见上图。

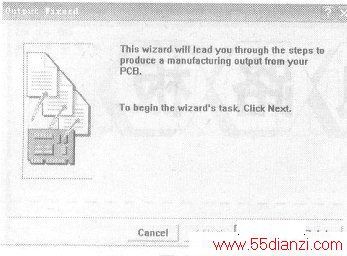

进入OutputWizard视窗，你可以依Wizard的指引，一步一步的设定，输出GerbetFile，在这里我们单击Finish按钮(见下图)完成输出设置。

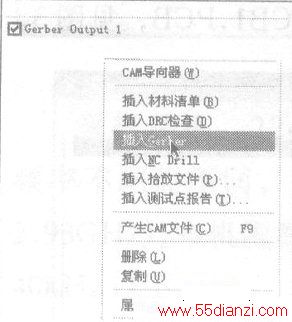

接下来单击鼠标右键，选择插入Gerher，见下图。
在General的选项中，我们要设定Gerber文件的格式，我们设定单位(Units)为英寸(Inches)，整数2位，小数3位，见下图。

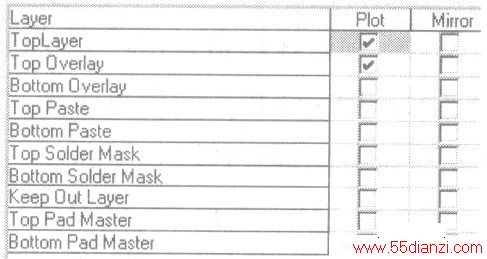

在Layers部分，我们设定要输出的图层，在这里选择Toplayer及TopOveray，其他默认（见下图），单击OK按钮退出。
设定Drillme钻孔文件

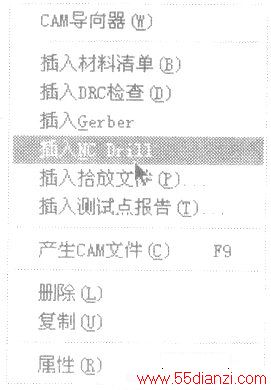

单击鼠标右键，选择插入NCDrill，插入钻孔文件，见下图。

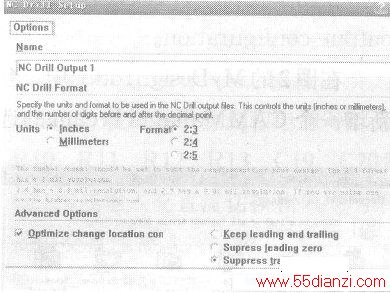

在这个钻孔资料设定视窗中，我们设定单位为英寸，数字格式为2位整数，3位小数，数字尾不补零，见下图。

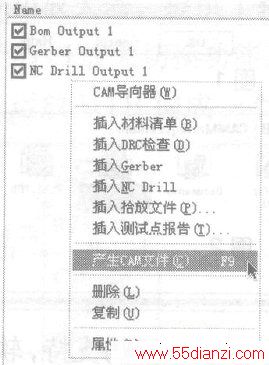

当设定好Gerber及Drnl的格式后，就可以将其输出，单击鼠标右键，选择产生CAM文件，程序就会按照前面的设定输出文件，保存在文件夹CAMforPCB1中，见下图。

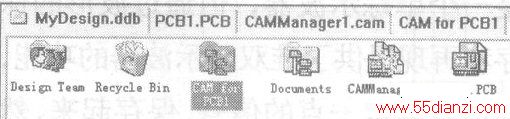

打开文件夹CAMfor。PCB1(见下图)，

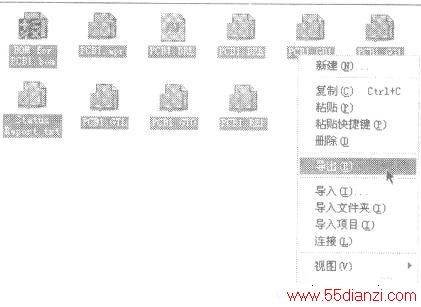

在下图的CAMforPCB1文件夹中，GBL是底层文件，TXT是钻孔文件，单击鼠标右键选择导出(Export)。

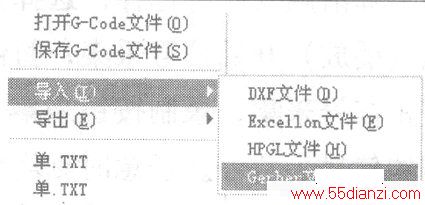

打开雕刻软件KCAM4，点击“文件”、“导入”，导入Gerber文件。上面的"GBL”文件可直接导入，见下图。

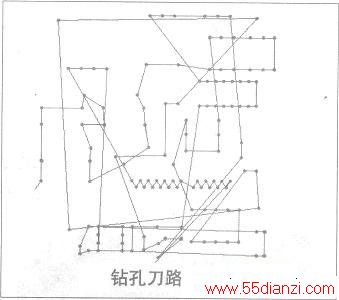

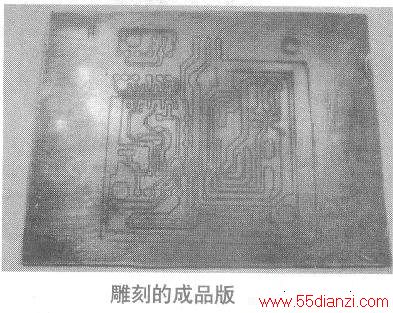

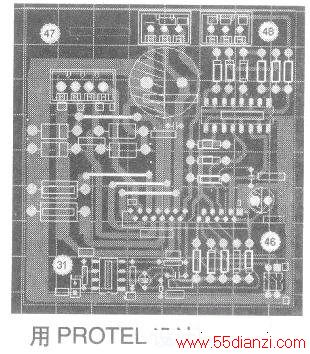

下图是笔者设计的PCB电路、生成的底层雕刻刀路和钻孔刀路，最后是雕刻好的PCB。
