PCB表层铺地前后的射频线仿真对比

    举个例子来说吧。我们将对多层电路板进行射频线仿真，为了更好的做出对比，将仿真的PCB分为表层铺地前的和铺地后的两块板分别进行仿真对比;表层未铺地的PCB文件如下图1所示(两种线宽):

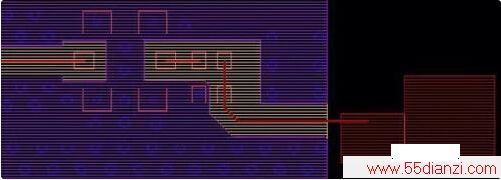

    图1a：现款0.1016mm的射频线(表层铺地前)

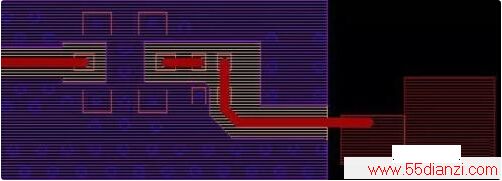

    图1b：现款0.35mm的射频线(表层铺地前)

    图1：表层为铺过地的PCB

    首先将线宽不同的两块板(表层铺地前)由ALLEGRO导入SIWAVE，在目标线上加入50Ω端口。针对不同线宽0.1016mm和0.35mm， 我们的仿真结果如图2所示，图中显示的曲线是S21，仿真频率范围为800MHz-1GHz。

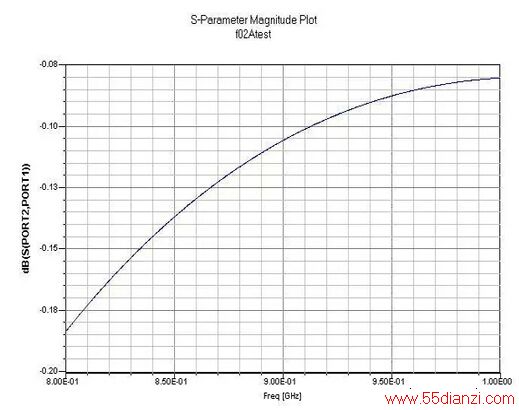

    图2a：表层为铺地的S21(线宽0.1016mm)

    图2b：表层未铺地的S21(线宽0.35mm)

    图2：表层未铺地的S21

    由图中可以看到，在800MHz-1GHz的范围内，仿真的数据展示为小数点后一到两位的数量级，0.35mm的损耗要比0.1016mm的线小一个数量 级，这是因为0.35mm的线宽在该板的层叠条件下其特征阻抗接近50Ω。 因此间接验证了我们所做的阻抗计算(用线宽约束)是有一定作用的。

    接下来我们做了表层铺地后的同样的仿真(800MHz-1GHz)，导入的PCB文件如下图。

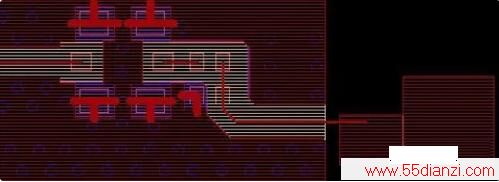

    图3a：0.1016mm的射频线(表层铺地)

    图3b：0.35mm射频线(表层铺地)

    图3：表层铺过地的PCB

    仿真结果如下图:

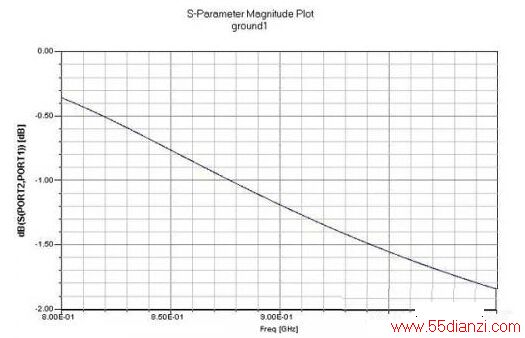

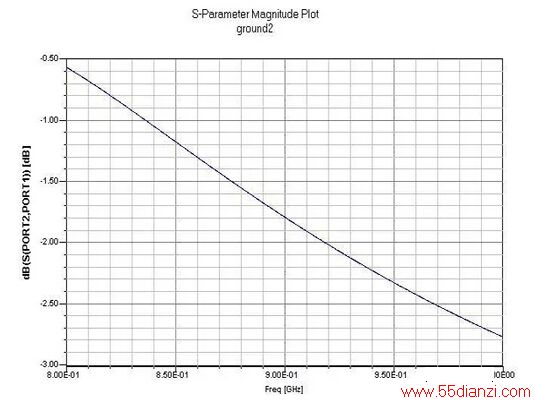

    图4a：表层铺地后的S21(线宽0.1016mm)

    图4b：表层铺地后的S21(线宽0.35mm)

    图4：表层铺地后的S21

    由图中看到，仿真的数据显示，该传输线的线损已经是1-2 dB的数量级了，当然0.35 mm的损耗要明显小于0.1016 mm的。另外一个明显的现象是相对于未铺地的仿真结果，随着频率由800MHz到1GHz的增加，损耗趋大。

    我们可以从仿真的结果中得到这样一个结果：

    1.射频走线最好按50欧姆走，可以减小线损;

    2.表层的铺地事实上是将一部分RF信号能量耦合到了地上，造成了一定的损耗。因此PCB表层的铺地应该有所讲究。尽量远离RF线。工程经验是大于1.5倍的线宽。
