如果产品生产的数量较少，大型的电子厂家就不愿意为你生产加工。即使愿意为你加工，你的加工费将因为数量小变得非常非常的昂贵，甚至仅仅加工费就远远超过成品板的价值。
但是，有时又需要生产几十、几百块板，难道你用电烙铁一个一个的焊接？那样成本也会很贵。
有没有一个低成本的方法呢？有，只要有电饭煲就可以了。请看以下组图：

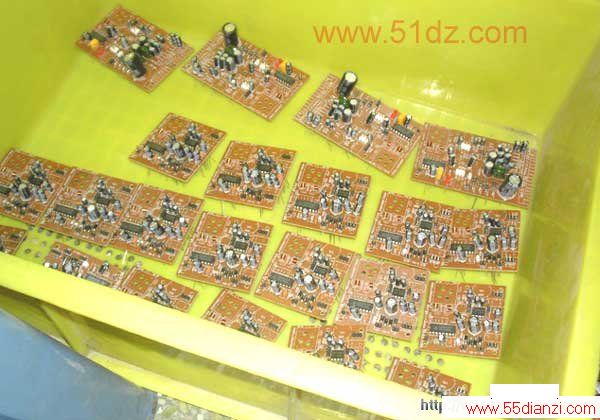

先将电子元件插在电路板上并放好，注意先插小元件，注意压平元件

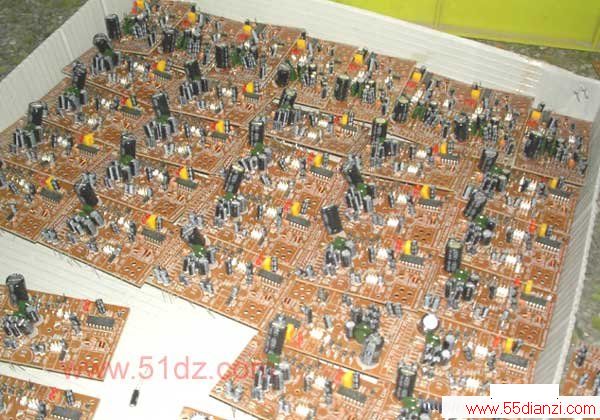

插好的板一定要放在稳妥的地方，防止碰翻元件掉落；

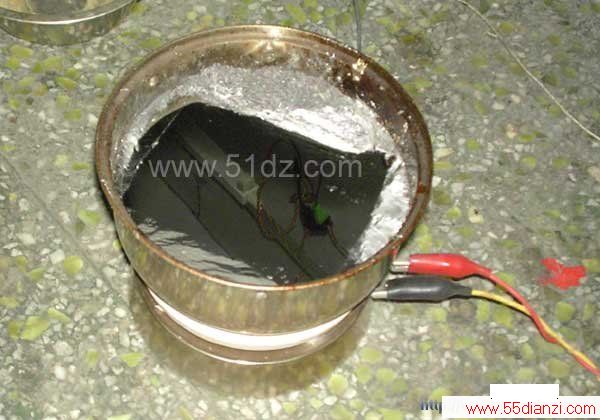

将焊锡条放入锅中用电炉加热到全部熔化，有条件的可以安装自动温控器，也可以测量温度，温度一般在250-350度之间为宜。
都没有的话，就只有通过经验来决定了。大家可以看见图中熔化的锡象镜子一样反光，有清晰的倒影。（用干硬纸皮拨开锡面一个空间）

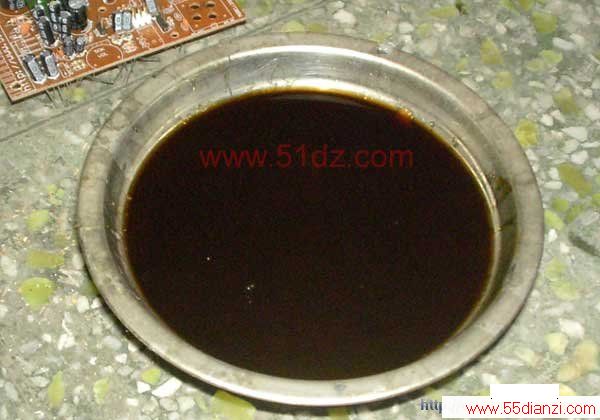

还需要松香水，松香水就是将松香放入酒精中熔解即可。酒精易挥发，注意控制浓度好象是浓茶的样子即可。浓点、淡点问题都不是很大，请根据实际经验定。
先用金属的夹子（卖馒头面包的几块钱的就可以用，没必要买专业的）夹住板先浸一个松香水，注意松香水不要打湿电路板正面。

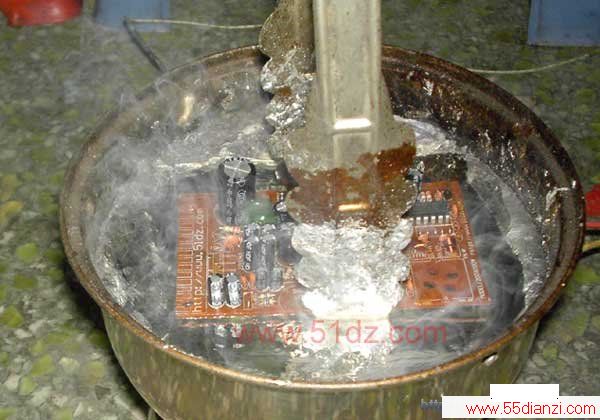

再将板放进熔化的锡炉，注意不要紧张，虽然下面有三百度的高温，但你的手在十几个厘米外，非常安全的。
先拨开锡面的锡渣，让线路板底面均匀接触锡面，此时有吱吱声和烟雾。将焊接时间控制在2到3秒左右。

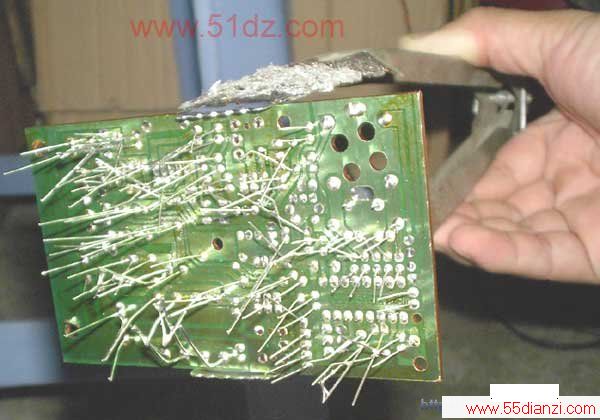

拿起线路板，看看，效果非常好，接着做下一个吧

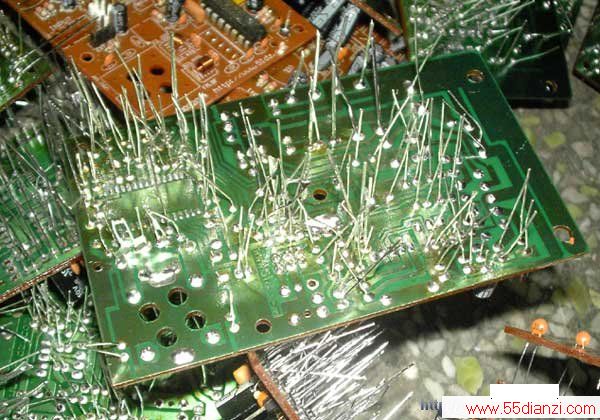

下图中有一块中有很大的连接，锡陀，这是焊接时间偏短或者锡炉温度低的原因。
如果线路烫起泡，则是焊的时间偏长或者锡炉温度高。焊好的板，元件不会掉了，可以乱放。
以上动作并不难，很简单，请大家注意安全，锡炉本身要放在非常稳妥的地方，注意什么东西都不要掉进锡炉（特别是浸板时要注意，防止板掉进锡炉。）
经验：
选用口径小的锡炉，可以一次投入较少的焊锡（一般要有5CM左右或者更深的深度）锡炉加热和冷却分别需要30-2个小时时间。
上一篇：自制电阻/电感/电容实验电路板
