快捷准确石英晶体筛选器

　　该筛选器利用发光二极管来显示检测结果，既快捷又比较准确。
　　

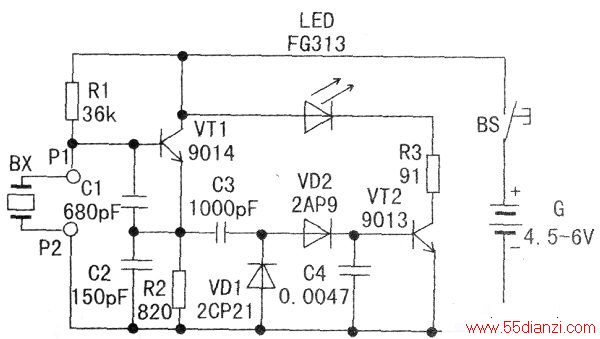

　　电路如下图所示，把待测石英晶体BX插入插座P1、P2，按下按钮BS．若是好的，则由于三极管VT1、电容C1、C2等元器件构成的振荡器工作，振荡信号由VT1发射极输出，再由C3直接耦合到VD2、VD1进行检波，变成直流信号电压，送到VT2基极，使三极管VT2获得正向偏置电压信号而导通，发光二极管LED发光，确认这只被测石英晶体是好的。若是LED不亮，则表示被测石英晶体是劣质，不可使用。自制元件的筛选：Cl～C3用云母电容器，C4用CJ11型电容器。VT1、VT2的放大倍数应选取50～120。
　　
　　备注：C1、C2也可改为可变式电容器，以便于调大、调小电容值，可用于来测试不同频率的石英晶体。
