用一台天控器控制两套极轴天线

　　首先制作一个控制电路，见附图，再设置天控器及接收机即可。
　　

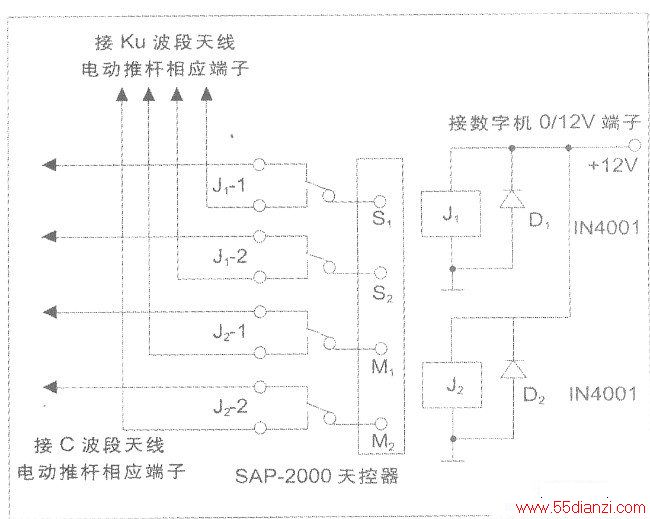

　　控制电路由继电器Jl、J2和整流二极管Dl、D2组成，要求继电器线圈电压为12V，有两组常开常闭触点，用于切换电动推杆电源线的继电器触点容量应满足DC24VlOAn接收C波段节目时把接收机设置天线菜单中”12V输出”选项设置成“关”，接收Ku波段节目时设置成”开”，同时还要根据所选用的天线切换开关设置22KHz或DisEqC选项。当收视C波段节目时，接收机0/12V端子无12V输出，Jl、J2不动作，天控器后面板上的传感信号输入端子Sl、S2和电动推杆电机电源输出端子Ml、M2分别经过儿、J2常闭触点与C波段天线电动推杆相应端口相连，此时操作天控器，C波段极轴天线动作；当收视Ku波段节目时，接收机0/12V端子输出12V电压，Jl、J2吸合，自动切换接通天控器与Ku波段极轴天线电动推杆间的四根导线，此时操作天控器时，Ku波段极轴天线转动。这样就实现了用一台天控器控制两套极轴天线的目的。
　　
　　需要注意的是：当Ku波段使用双本振高频头接收时，接收机的22KHz脉冲信号用来作Ku波段高频头高、低频段的切换，此时C、Ku波段高频头的切换应使用DisEqC切换开关。早期生产的定位32颗星的天控器在当今接收一些有收视价值的卫星暂时还可勉强够用，但从长远的发展的眼光考虑，应选择存储100个星位的天控器。
