某些中小宾馆和远离市区的宿舍楼使用共用天线收转的电视频道较少，想多收转几个电视频道，只能想办法改造原有共用天线系统，增加卫星频道，以达到多看电视节目的目的。这一款小型前端，就是利用原共用天线前端设备收转当地的所有开路电视台信号，用增加的卫视设备收转卫星电视信号。这样在共用天线系统的VHF频段，采用邻频方式就可以多转发6个频道的卫星电视信号。如果还想多安排几套节目信号，可以把邻频方式扩展到UHF频段的低端。如果原共用天线收视的开路电视台的信号占据2、4、6、8、10、12频道，那么新增加的卫视节目信号就可以安排在1、3、5、7、9、11频道上。
按照上述增加六套卫星节目的方法计算，需要购买的器材是：6套数字卫星接收机，6台调制器和一台非选频混合器。数字卫星接收机要选用国产名牌工程机，调制器要选用邻频方式的固定频道。这样可降低造价，质量也有保证卫星天线造用两面2m左右的，一套天线接收亚太lA节目，另一套天线接收亚洲2号节目（用两套c波段天线收转不加密的省台节目岜比用一套Ku波段天线收转加密的省台节目造价低得多）。
卫星天线最好固定在地面上，这样便于防雷、防风和防微波干扰。卫星天线高频头传送来的中频信号可以通过功分器分配给各卫星接收机。卫星天线用的高频头最好选用双极化双输出的，这样可以同时选取两种极化的信号。

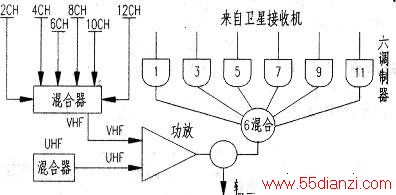

整个前端电路的连接如附图所示。原有共用天线部分可以基本不变。
新增加的卫星电视节目，由数字卫星接收机转换为视频和音频信号，然后分别送入不同频道的调制器，从调制器输出的信号经过6混合器混合后，再用反接的二分配器与原共用天线收转的电视台信号混合后输出，送至各用户。调制器输出的调制信号电平最大110dB，足够小型前端使用，不用再加功放级放大了。具有足够的信号电平是该前端设计的关键，否则将产生严重的交调干扰，那样的话在简易条件下是无法解决的。
在安装新设备之前，要对原有前端设备进行整理、修理和调试。要检查所有接收天线和连接头是否良好、天线放大器是否工作正常。如条件允许可以用扫频仪调试原共用天线系统VHF和UHF频段的混合器。最后要把VHF频段的故大器输入电平调试在70dB、放大器输出电平调试在lOOdB左右。调制器输出电平调到最大，VHF频段信号混合后输出电平可以保持96dB左右，UHF频段输出电平可以调到比VHF频段高5dB左右。只要安装无误，调试正确，整个天线系统就可以正常工作，且图像清晰、声音洪亮。
