一、使用的器材
1.8米极轴天线；SAP-2000天线控制器；普斯PX-1000 C波段高频头；PBI-COLD-1040 Ku波段高频头；有按键显示功能的袖珍计算器一只；0/22kHz切换开关；75-5同轴电缆，F头，电子元件等。
二、接收范围
接收范围要受当地所处的地理位置、卫星信号覆盖情况和接收器材等诸多因素的影响。笔者使用的同洲3188A数字机，最多可安装16面天线，接收16颗卫星，但要留一个频道用于设置空频道以控制天控器，所以只能接收15颗卫星上的节目（如果同一颗星上既有C波段又有Ku波段节目，要算作两颗卫星）。接收的卫星主要有C波段：76.5°E、88°E、90°E、100.5°E、105.5°E、110.5°E、120°E、128°E、134°E、1380E、1460E: Ku波段：75°E、76.5°E、100.5°E、110.5°E.
三、工作原理
要使数字机控制天控器，需在二者之间增加一个控制电路，通过设置接收机“0/12V”选项的开与关控制天控器动作，以达到驱动极轴天线转动的目的。

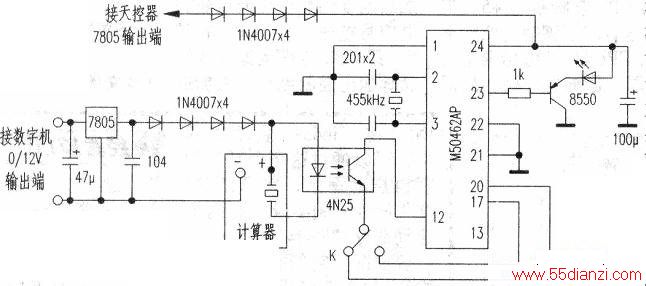

控制电路如下图所示。接收机0/12V端子输出的12V电压经三端稳压器稳压和二极管降压后为袖珍计算器提供电源。当接收机“0/12V”选项设置为开时，计算器电源接通发出脉冲信号，脉冲信。号经光电耦合器传递给以M50462AP为主要元件组成的遥控发射电路，红外发：射管发出的遥控信号被天控器内接收管接收，天控器驱动极轴天线按一定方向转动。
四、控制电路的制作和有关器材的改制
1．控制电路的制作：M50462AP与外围元件组成红外发射电路，可比照天控器遥控器中电路制作把所有元件焊在一块长条形电路板上，将袖珍计算器改制用作脉冲信号发生器。改制时打开计算器后盖，将开机键、按键提示键短路，再将计算器与发射电路连好线即可。
2．为了兼收C波段和ku波段，可在C波段高频头的馈源盘西边上打一孔，把Ku波段高频头固定。C、Ku波段高频头按东西方向呈一直线相切排列。安装时要先把极轴天线转至正南。
五、安装调试
1．打开天控器上盖，将控制电路线路板放在环形变压器与天控器电路板间，红外线发射管与机内接收管相对。
袖珍计算器固定在天控器上盖上面。从天控器地端及三端稳压器7805输出端各引一条导线和控制电路的红外线遥控发射电路部分连接，用于提供电源。
2．开通接收机电源进入设置天线菜单，选择一颗平时不收视的卫星，如169°E泛美2号，在安装天线菜单下将“0／12V”选项设置为开。转动天线至该星搜索出所有频道，这些频道专门用于控制天控器动作，以下称为“空频道”。
3．按动天控器的遥控器，驱动天线从西向东寻星，每找到一颗星时，在天控器中存储星位。用接收机搜索出每颗卫星的所有频道。再将“0／12V”选项设置成关，收视C、Ku波段节目时还要分别设置“0/22kHz”选项。
4．待把所有要接收的卫星都搜索下来后，进入设置节目菜单，用排序功能把任意一个“空频道”移到两颗卫星间的收视频道上。如有多余的“空频道”应删除。此时节目表排列顺序是：750E Ku波段节目一空频道-75°E C波段节目一空频道-76.5°E Ku波段节目一空频道……。
5．把天线转到最西边的第一颗星，接收机放到第一个频道，电视屏幕上出现正常画面。连接接收机0/12V端子与控制电路极间的导线，顺序按动选台游标键就可控制天线转动按顺序收视75°E—146°E间卫星上的C、Ku波段电视节目。
六、注意事项

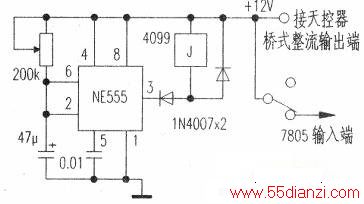

1．上述器材经改制后组合在一起使用时，应注意接收机选台与天线转动的同步问题。使用时要按接收机选台游标键按一定顺序选台收视，可通过拨动控制电路板上的开关K使接收机选台方向同天线转动方向一致。有的接收机在使用中的一些问题也应引起注意，例如同洲3188A数字机每次开机时都要接通一下0/12V开关再关闭。类似于计算机的开机自检，应在自检过程过后，再接通天控器的电源或在天控器中加装一个如下图所示的延时开机电路。另外每次收视结束时应按接收机待机键保存数据后再切断交流电源，以保证下次开机时同步。
2．之所以用计算器改成脉冲信号发生器，是因为计算器每接通一次电源，压电陶瓷片两端只发出一个脉冲，受控的极轴天线也只移动一个星位，此后无论继续供电还是断电，都无脉冲信号产生，天线不动作。若选用连续发出脉冲信号的脉冲源，接通电源后，极轴天线可能移动不止一个星位，接收机选台与天线转动难以同步，所以不宜采用。
3．选台时只能使用两个游标键中的一个。也可用快捷选台，但选台时不得跳越空频道，这是为保证接收机与天线转动同步。
4．因受接收机的限制，本装置只能接收15颗卫星。按所述的原理，使用安装天线多的接收机可接收更多的卫星。
