具有保护功能的自动抽水电路

      一般家用小功率水泵供水电路没有保护措施，在实际运行中会因逆止阀日久漏水，使水泵在无水情况下运行而烧坏电机，或因自控电路失灵造成水满溢出。笔者针对上述缺陷在电路中增加了自动保护电路，真正实现了水塔无人管理，电路安全可靠，现介绍如下。

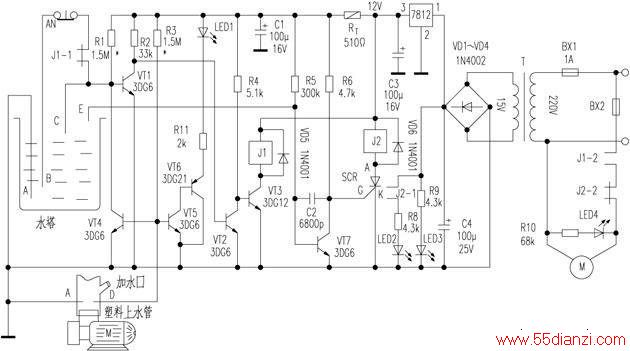

电路见附图。ＶＴ１、ＶＴ２、ＶＴ３、Ｊ１等是抽水电路主要元件，工作原理读者不难自行分析。缺水保护电路主要由探针Ｄ和ＶＴ４组成，若抽水时间间隔过久，管内存水漏至Ｄ以下，则水回路Ａ、Ｄ开路，ＶＴ４饱和导通，使ＶＴ１基极钳位于低电位。当水塔水位降至下限Ｂ以下时，由于ＶＴ１基极为低电平而不能导通，故无法抽水。只有给泵内加水且水位超过Ｄ点使ＶＴ４截止时，才能解除对ＶＴ１的控制，抽水电路才能正常抽水，即ＶＴ１导通，ＶＴ２截止，ＶＴ３导通，Ｊ１吸合，Ｊ１－２闭合，水泵抽水。如逆止阀不漏水，管内水位在Ｄ点以上，则当水塔水位降至Ｂ点以下时，水泵自动抽水。ＶＴ５、ＶＴ６、ＬＥＤ１组成泵缺水提示电路。
ＶＴ７、ＳＣＲ、Ｊ２等组成防水满溢出电路。若抽水电路控制失灵，水位升至上限Ｃ仍不关机，当水位继续升高至Ｅ点时，则Ａ、Ｅ接通，ＶＴ７由导通转为截止，可控硅ＳＣＲ导通，Ｊ２吸合，Ｊ２－２断开水泵电源，抽水停止，Ｊ２－１闭合，ＬＥＤ２亮，提示溢水关机。
水塔探针采用镀铬金属或铝材制作，引线焊点应高于水面以防水蚀。塑料上水管内的Ａ针、Ｄ针用镀锌长木螺钉拧入构成，焊牢引线以减小电阻。在塑料管管壁开一洞，用强力胶斜粘一去底塑料瓶，拧上瓶盖，以备加水之用。
