农用自动供水器电路

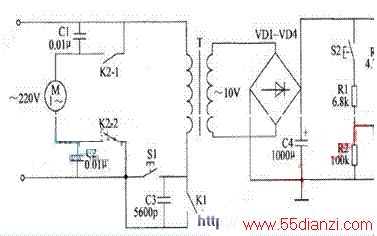

   农用自动供水器原理图

      农用自动供水器原理图，在水箱内抽满水后，能自动停止抽水并切断整机的交流电源；当水箱内水位降至最低水位时，电源又能自动接通并开始抽水。
农用自动供水器元器件选择
　　RI～R4选用l/4W金属膜电阻器或碳膜电阻器。
　　C1～C3均选用耐压值为630v的CBB电容器；C4选用耐压值为16V的铝电解电容器。
　　VD1～VD6选用1N4007或2CP10型硅整流二极管。
　　VL选用Φ5mm的绿色发光二极管。
　　V1选用9013或9014型硅NPN晶体管；V2和V3选用S8050或C8050、3DG8050型硅NPN晶体管。
　　K1和K2均选用触点电流容量大于15A的9V直流继电器（双组触点）。
　　T选用5W 二次电压为［0Y的电源变压器
　　S1和52选用灵敏度动合按钮。
　　M选用1kM以下的交流220V家用潜水泵。

    用自动供水器电路工作原理
　　该农用自动供水器电路由电源电路和控制电路组成，如图1 所示。
电源电路由电源控制按钮S1、继电器K1的常开触点、电源变压器T、整流二极管VD1～VD4、电容器C3、C4、电阻器M和电源指示发光二极管VL组成。
　　控制电路由触发按钮52、电阻器R1～R3、晶体管V1～V3、二极管VD5、VD6、电容器C1、C2和继电器K1、K2组成。
　　在水箱内无水或水位低于最低水位时，S1受水位监测机构（由浮子和连杆等构成）的触发而接通，交流220V电压经T降压、VD1～VD4整流、C4滤波后，为控制电路提供10V左右的直流工作电压，同时通过R4将YL点亮。
　　在S2未接通时，V1处于截止状态，V2和V3饱和导通，K1和K2通电吸合，K1的常开触点接通，使S1自锁（即在Sl触点断开后，电源电路能维持通电状态）；口的常开触点K2-1和K2-2接通，使潜水泵电动机通电工作，开始向水箱内抽水。
　　当水箱内水位达到最高水位时，52在水位检测机构的作用下受触发接通，使V1导通，V2和V3截止，K1和K2释放，将M和电源电路的工作电源均切断。
　　当水箱内水位低于最高水位雨高于最低水位时，陇断开，但此时电源电路和控制电路仍不能通电工作。只有在水箱内水位降至最低水位、S1被触发接通时，电源电路才工作，V2和V3饱和导通，K1和K2通电吸合，M又通电开始抽水。
　　以上工作过程周而复始地进行，即可使水箱内水位保持在最高水位与最低水位之间，实现不间断自动供水。
