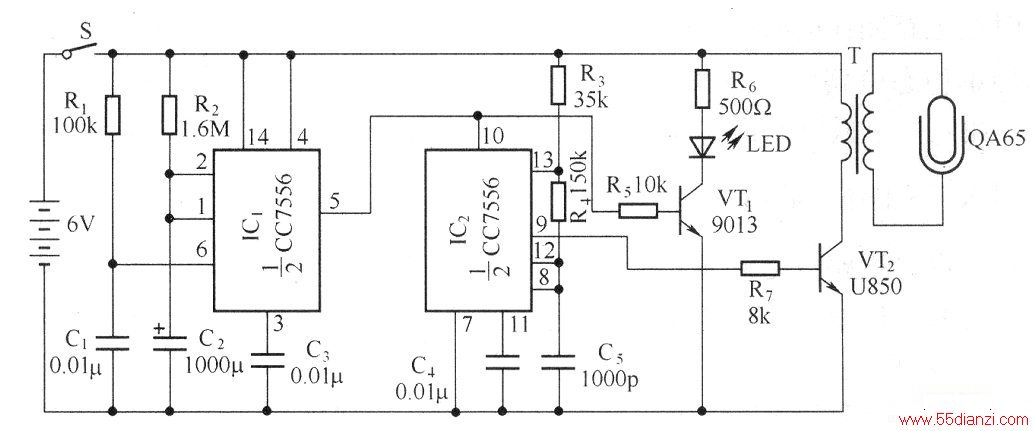

书柜防蛀器的电路如下图所示。ICI、IC2为CC7556双时基电路，IC1与外围元件组成单稳态定时电路，IC2与外围元件组成多谐振荡器。当闭合电源开关S时，ICI的触发端⑥脚得一瞬间低电平脉冲，使IC1的⑤脚输出由低电平变为高电平。随着C2不断充电，经过约30min后，IC1复位，单稳态过程结束，ICI的⑤脚又变为低电平。当ICI的⑤脚输出高电平时，IC2的复位端⑩脚变为高电平，由IC2等组成的多谐振荡器开始振荡，其⑨脚输出的方波脉冲信号经三极管VT2功率放大后，再由升压变压器T升压到1.SkV，驱动臭氧电子管QA65产生臭氧，对书柜内的藏书进行杀菌防蛀处理。约30min后，由于IC1的⑤脚变为低电平，IC2的⑩脚也变为低电平，IC2复位停止工作，其⑨脚输出为低电平，VT2截止，QA65停止产生臭氧。
LED是用来指示防蛀器工作状态的。当IC1的⑤脚输出高电平时，三极管VT1导通，LED被点亮，指示防蛀器正在工作；当IC1的⑤脚输出低电平时，VT1截止，LED熄灭，指示防蛀器工作结束。
