自制电子驱蚊器电路

咬人的蚊子一般都是怀卵的雌蚊，雄蚊并不咬人。而雌蚊在怀卵期间又不喜欢与雄蚊接近,它们一感觉到雄蚊所发出的频率在21一23kHz的超声波信号，就会避而离去。本电子驱蚊器，使其发出模拟雄蚊的超声波，从而驱逐雌蚊，避免蚊子叮咬。

工作原理：

下图是一个以产生21—23kHz的超声波驱蚊电路图。闭上电源开关SW，发光二极管VD指示工作信号。单结晶体管VT1与电阻Rl、电位器RP及电容C1组成一个超声波振荡电路。电源GB经Rl、RP向电容C1充电，当充电达峰点电压时，单结晶体管VT1开启，并经电阻R3放电，当C1两端的电压下降到峰点以下时，单结晶体管VT1截止。如此反复充电放电，产生振荡。调节电位器RP能改变振荡频率，使之在21—23kHz左右。该振荡信号经电容C2耦合至VT2组成的放大电路，放大后的信号由电容C3输出，给压电陶瓷蜂鸣片BC发出超声波。

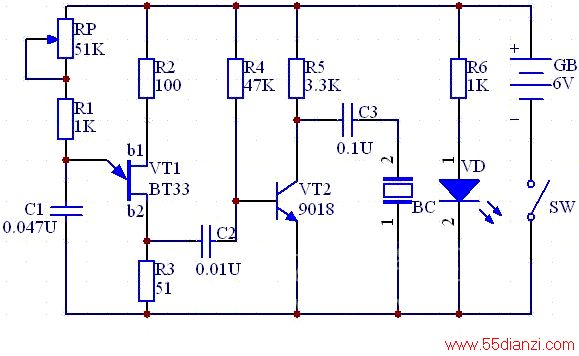

产生21—23kHz超声波原理图

元器件选择

单结晶体管VTl：BT33C

三极管VT2：9018

压电陶瓷片BC：HTD—27A型

电源GB：选用4F22—DC6V层叠电池

调试与使用

(1)全部电路元件可以安装在一块印刷电路板上。最后将电路板固定在一个废旧袖珍收音机壳或肥皂盒内。压电陶瓷片B选用HTD—27A型，可以直接用502胶水将其粘在机壳内原扬声器位置上。

(2)本驱蚊器的驱蚊效果主要取决于电路的振荡频率；要反复调试电位器RP，使电路振在雌蚊最反感的频率上。此外，电路的输出功率大小也有很大的关系，输出功率大则驱蚊范围大效果好；反之，输出功率小则效果差。

(3)为提高电路的输出功率，可以增加末级输出功率，最好的办法就是增加一级功率放大，将6v改成9v的层叠电池，以提高超声波的辐射强度。

用万用表判别单结晶体管脚：

单结晶体管是由一个PN结组成，有三个电极，其测试方法与一般三极管测量方法不同。 单结晶体管有一个E极(发射极)、两个基极(b1、b2)．因此又称双基极管。在读电路图时，要判别其极性，只要记住电路图中E极总是向b1,b2极间。
