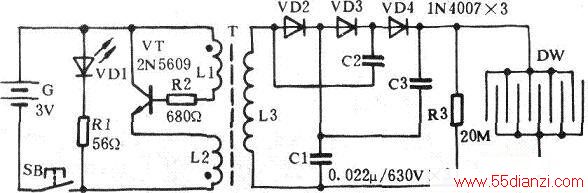

蝙蝠牌“电蚊拍”的电路如下图所示,它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。按下电源开关SB,由三极管VT和变压器T构成的高频振荡器得电工作,把3V直流电变成18kHz左右的交流电,经T升压到约500v(L3两端实测),再经二极管VD2~VD4、电容C1~C3三倍压整流升高到1500V左右,加到蚊拍的金属网DW上。当蚊蝇触及金属网丝时,虫体造成电网短路,即会被电流、电弧击晕、击毙。
