一、工作原理
由集成块555、电阻R10、R11、电容C1、C2组成多谐振荡器，当接通电源，电源通过电阻R10与R11对电容C2进充电，当UC2上升到2/3VCC时， OUT输出低电平，内部三极管导通， C2通电阻R11进行放电，当UC2下降到1/3VCC时，OUT输出低电平，内部三极管截止，如此循环的充、放电，555的3脚输出矩形方波信号加到U10B的输入端，若按下J10键与地相接，得到低电平，分两路：一路加到U3B的输入端，U3B输出高电平将U10B打开，555的3脚输出矩形方波信号经U10B、U10C两次反相加到蜂鸣器上，使得蜂鸣器发出声音。另一路加到U4B的输入端，U4B输出高电平加到U3A，U3A输出低电平同时加到U8A、U7B、U1A、U7A的清零端，此时U8A、U7B、U1A、U7A被清零，U7A的5脚输出低电平，发光二极管不发光，U7A的6脚输出高电平，经U10D与U10A两次反相得到高电平对电容C1进行充电，按解码顺序B、F、H、I进行解码，先按下B 键与地相接得到低电平，若B键被打开通过电阻R8与电源相接为高电平，B键由低电平变为高电平，使得U8A产生上升沿加到U8A的时钟脉冲端翻转从U8A的5脚输出高电平加U7B的D 端，接着按下F键与地相接得到低电平，若F键被打开通过电阻R7与电源相接为高电平，F键由低电平变为高电平，使得U7B产生上升沿加到U7B的时钟脉冲翻转从U7B的9脚输出高电平加U1A的D 端，再接着按下H键与地相接得到低电平，若H键被打开通过电阻R6与电源相接为高电平，H键由低电平变为高电平，使得U1A产生上升沿加到U7A的时钟脉冲端翻转从U1A的5脚输出高电平加U7A的D 端，最后按下I键与地相接得到低电平，若I键被打开通过电阻R5与电源相接为高电平，I键由低电平变为高电平，使得U1A产生上升沿通过限流电阻R4加到发光二极管LED1，发光二极管LED1发光，此时U7A的6脚输出低电平经U10D 、U10C两次反相得到低电平，电容C1通过电阻R3进行放电，当放电到一定时，输出低电平加到U4B的输入端，U4B输出高电平接到U3A，U3A输出低电平同时加到U8A、U7B、U1A、U7A的清零端，发光二极管LED1熄灭。当按下非BFHI键时，都会引入低电平加到U4B，U4B输出高电平到U3A，U3A输出低电平到U8A、U7B、U1A、U7A进行清零并死锁。
二、设计依据
本电路主要采用了二输入与非门74LS00，四输入与非门74LS20，双上升沿D触发器74LS74，555时基集成电路。 其74LS00的逻辑功能是有0出1，无0出0。其逻辑表达式：Ｙ＝ ，真值表如下：
其74LS20的逻辑功能是有0出1，无0出0。其逻辑表达式：Ｙ＝ ，真值表如下：
74LS74D的真值表
异步输入 时钟 D QN+1 功能 CLR PR CLK D 1 1 X X 不用 不允许 1 0 X X 1 异步置1 0 1 X X 0 异步置0 1 1 ↑ 0 0 置0 1 1 ↑ 1 1 置1 1 1 0 X QN 不变注明：QN+1=D CLK=↑
555时钟电路可以构成多谐振荡器，真值表如下：
注明：6脚为THR，触发器输入端，低电平有效。
2脚为TRI，阀值输入端，高电平有效。
4脚为RST，总复位端，低电平有效。
7脚为DIS，放电端。
5脚为CON，控制端。
1脚接地，8脚接电源。
3脚为输出端。
TD为内部三极管。

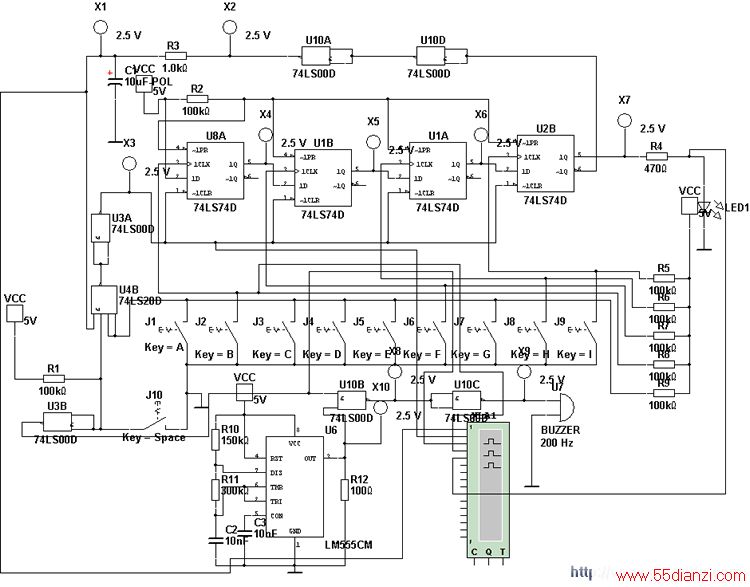

三、电路图
四、验证功能

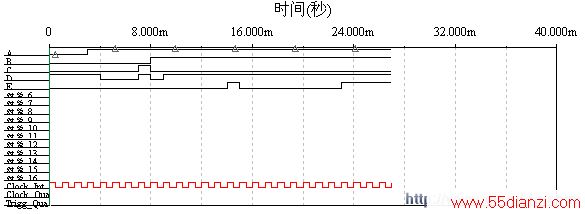

A、B、C、D点逻辑输出波形
五、总结报告
（1）本电路采用555定时器及电阻、电容组成多谐振荡器蜂鸣器提供时钟信号。
（2）由74LS00两输入与非门和74LS20四输入与非门主要是组成清零和复位等电路。
（3）74LS74和十个按键组成编码输入和解码电路。
（4）通过这次设计，使我加深了对编码电子琐电路的理解，学会了D触发器的原理和应用。巩固了课本上所学的知识，真正实现了学以致用的目的。
