1、概述
QL802电子密码锁(codeLOCks)功能芯片是泉州强联电子科技有限公司针对市场需求而设计开发的一款专用的密码锁芯片。
QL802单个芯片集成了常规的门铃功能；密码的输入识别、修改、断电的自动保存；对象的控制；3路防区的撤防、布防控制检测、报警；报警音输出、门铃音输出等多种功能，不用再外接其他任何的数据存储芯片、报警音芯片、门铃音芯片，为您的产品提供了一个可靠、简单、低成本、多功能的应用方案。同市面常见的电子密码锁具有的功能相比较，QL802可以提供更多的功能、更加稳定可靠的性能，更低的价格，更方便的使用，同时还减小实际产品的体积。
2、应用场合
1、电子密码门锁、门铃、报警器（家庭、企业、公司、酒店）
2、电子密码保险柜
3、电子密码箱
4、电子防盗密匙
5、其他重要设备的开启
6、等等

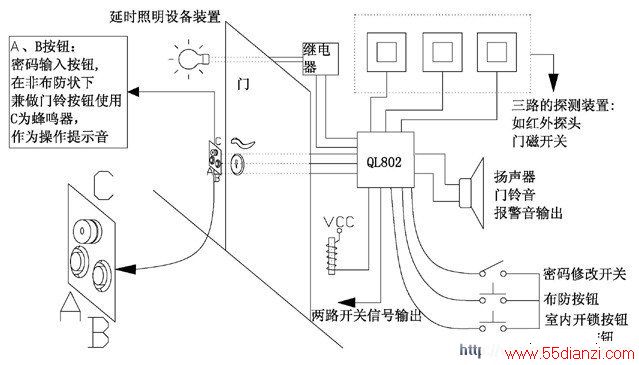

家用密码门锁、门铃应用方案图解： （点击放大图片）
screen.width-333)this.width=screen.width-333" border=0>
3、特点
1、单个芯片实现：门铃的功能、密码的输入识别、修改；密码断电的自动保存；对象的控制；3路防区的撤防、布防控制检测、报警；报警音输出、门铃音输出等多种功能，彻底解决旧式电子密码锁还要外挂存储器、容易掉码的缺陷。
2、门铃功能：撤防状态下，自动切换到门铃状态下，两个密码功能按键都可以作为门铃按键，门铃音直接由芯片合成输出，无须外接门铃音芯片。
3、密码锁功能：在布防状态下自动切换到密码锁状态，此时就是一个高可靠性的电子密码锁，并且实时检测3路防区的信号。
4、操作方便：两个按键即完成密码的输入及确认功能，操作方便、简易实用。
5、密码的高可靠性：密码可由1-10位数字任意组合，密码量多达几十亿组以上，而且如果连续输入3次的错误密码，密码锁将封闭键盘1分钟（这个时间可以根据实际的需要定制），无法猜测和破解密码。
6、布防、撤防功能，设置完布防操作启动检测后，将实时检测3路防区的信号，适应所有的报警输入触发信号输入，一旦三路的任何一路有信号的翻转，则输出报警一分钟并封锁键盘，报警音输出由芯片合成输出，无须再外接报警音芯片，在报警的过程中可通过撤防按键强制撤防以停止报警。
7、有两个输出控制端口：（具体功能也可根据实际的需要定制）
输出1：上电为高电平，当输入一次正确的密码后翻转电平
输出2：上电为高电平，当输入一次正确的密码后输出一个0.5秒的低电平脉冲信号。
8、断电密码不丢失，可随时更换密码；如果断电前已经布防，则在断电后会自动保存布防标志。
9、带背光灯输出控制，在布防或撤防状态下，按动A、B按键时均会自动启动背光灯电路，直到无按键输入后20秒自动关闭背光灯。
10、可以采用电池供电或直流电源供电，功耗低（有两种电压范围的功能芯片供用户选择：3.6-5.5V宽电压芯片QL802，2.0-3.8V低电压芯片QL802LE）。
11、芯片采用进口芯片制造厂商专用芯片，应用电路简单、成熟、稳定、抗干扰能力强。

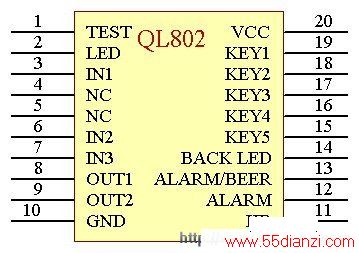

4、芯片功能引脚说明
screen.width-333)this.width=screen.width-333" border=0>
引脚
名称
功能
1
TEST
信号输入，测试用，此引脚使用时直接接地
2
信号输出，指示灯。
3
IN
信号输入，布防后检测防区的翻转信号，如：检测门磁等翻转信号。可以是从高到低的翻转信号，也可以是从低到高的翻转信号。配合布防后的信号检测。
4
