外部只需2只电容即可工作的极性变换电源(ICL7660)
外部只需2只电容即可工作的极性变换电源(ICL7660)
点击数:7731 次 录入时间:03-04 11:41:32 整理:http://www.55dianzi.com 变换电路

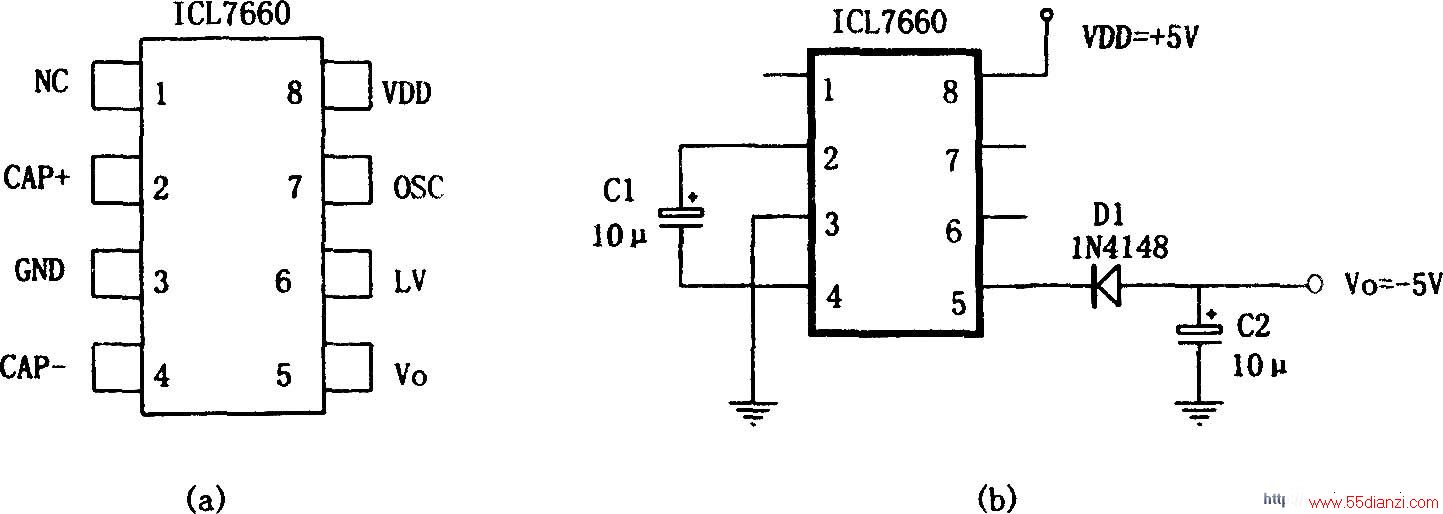

如图所示为由ICL7660和外部的两只电容组成的极性变换电源。该电源采用专用极性变换集成电路ICL7660和外部的两只电容构成的电荷泵进行DC/DC电压极性转换。其转换效率高,为95%,电能消耗小。静态电流为0.5mA,输出电流为10~20mA。
