用CW34603组成改变输出电源极性的电路

点击数：7145 次录入时间：03-04 11:49:30 整理：http://www.55dianzi.com 变换电路

改变输出极性的应用电路(CW34603)

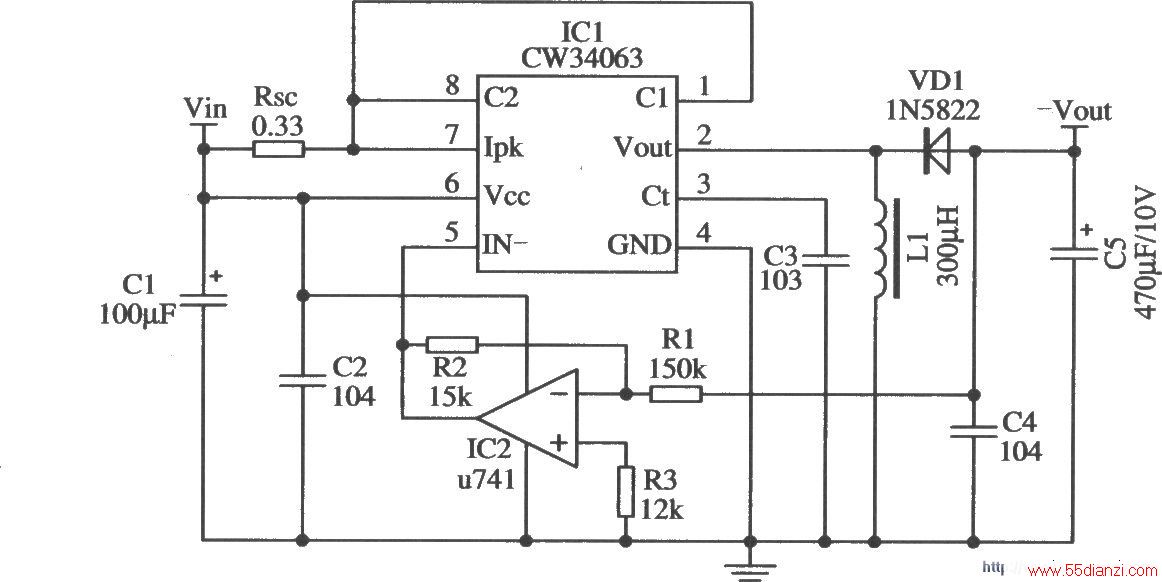

用CW34063接成电压反转变换电路时需外接一个运算放大器，将取样信号倒相改变极性。其电路如图所示，外接元件共有10个。
