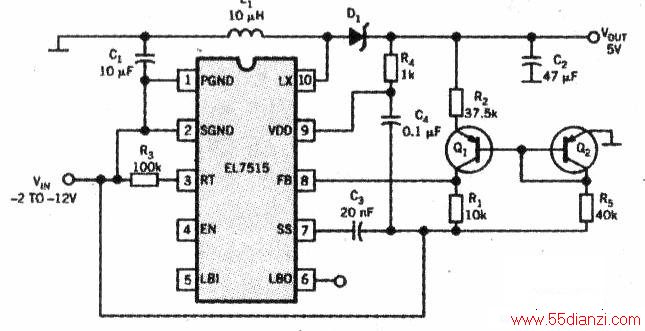

如果一项设计需要正电压，却只有负电压源时，可采用下图所示电路，用一块标准升压变换器IC，就能高效地由一个负电压源，产生一个5V的正电压。该电路使用EL7515，是一个标准的升压变换器。变换器Ic的接地脚，耍连接到负输入电源上。用PNP晶体管Q1和Q2构成了一个转换器，将5V输出电压（对地），转换成相对于负输入的反馈电压。两只晶体管能减少温度变化和电压下降的影响。当负输入电压下降时．Q2的电流逐渐高于Ql的电流，形成晶体管补偿匹配。

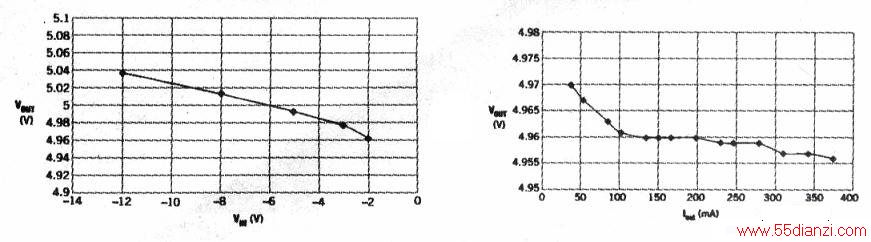

为了达到最佳的电源稳压精度，应该在标称输入电压的情况下，使Q1和Q2以相同的电流工作。下图示出了电源调定的稳压结果。最大输出一输入电压差，必须在升压变换器内部功率FET的漏一源极电压(VDS)以内。对EL7515．最大VDS为18V。要得到5V输出，最小（最大负值）输入电压为-12V。1V安全裕度可补偿二极管D1压降和功率FET漏极的任何电压脉冲。
下图示出了负载稳压测试的结果。
