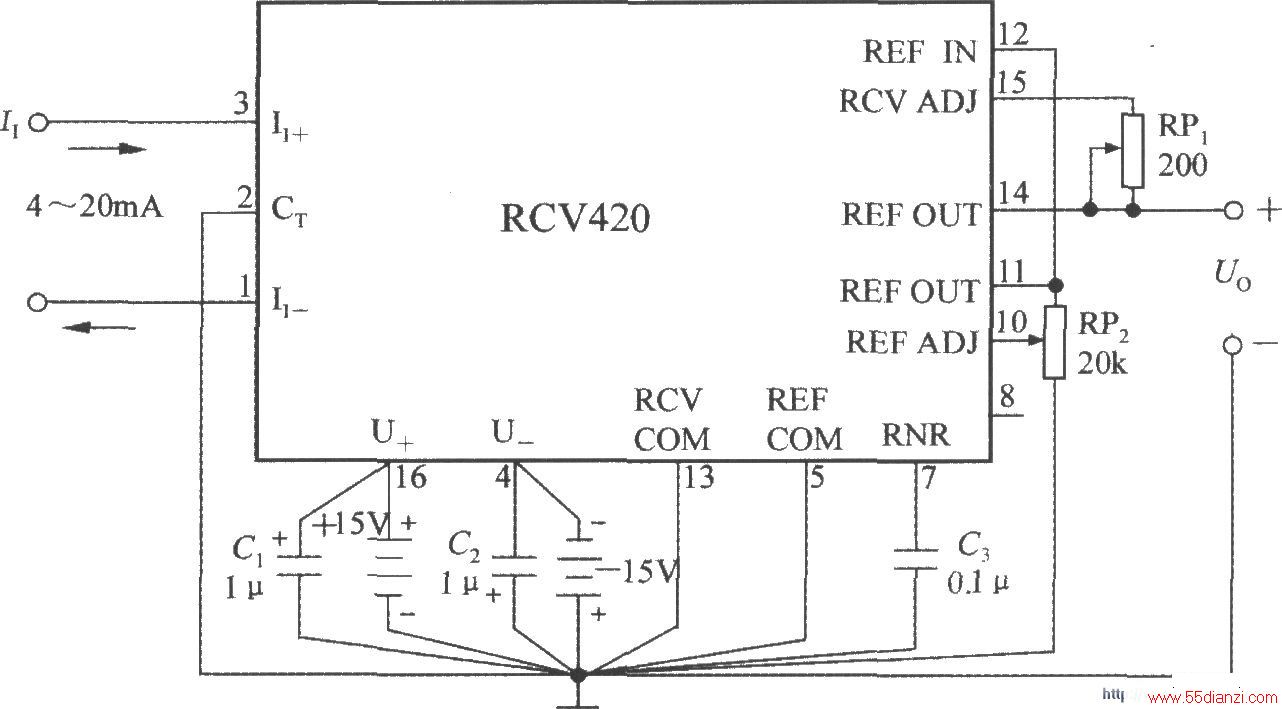

RCV420的典型应用电路如图所示。它采用±15V(或±12V)双电源供电。C1和C2为正、负电源的退耦电容,需采用1μF钽电容并且在安装时要尽量靠近RCV420的电源引脚。CT端、RCV COM端和REF COM端必须单点接地并使接地电阻为最小,以免形成地线回路而引起转换误差。当II=4~20mA时,Uo=0~ 5V。C3为降噪电容,取C3=0.1μF时,可将基准电压输入端的噪声电压降低到25μV(峰-峰值),减小50%。

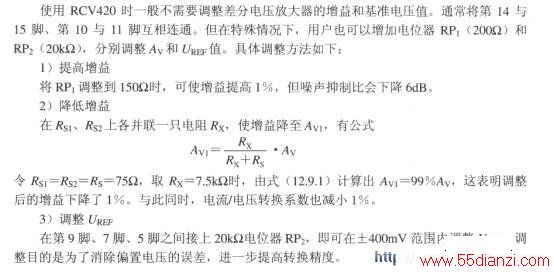

本文关键字:转换器 精密 变换电路,单元电路 - 变换电路
