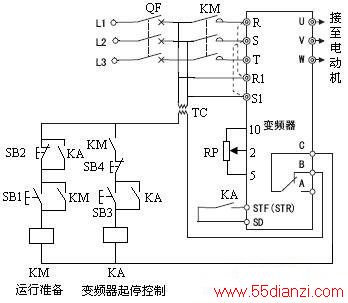

变频器起停控制电路如下图所示：
接触器KM:控制变频器接通或断开电源，
中间继电器KA:控制变频器起动或停止。通过接触器KM的按钮SB1可以使变频器运行或停止，可以通过变频器起动控制用端子（STF，STR）来使变频器运行或停止，此时应设定Pr.79＝2（外部操作模式）。
只有当接触器接通电源后，KM的常开触点闭合，此时按下变频器起动按钮SB3，中间继电器线圈KA才会得电并自锁，KA的常开触点闭合，接通变频器的STR或STF端子，变频器开始运行。
在KA线圈电路中串联KM的常开触点，是保证KM未吸合前，继电器KA线圈不得电，从而防止先接通KA的误动作。而当KA接通时，其常开触点闭合使停止按钮SB2失去作用，从而保证了只有在电动机先停机的情况下，才能使变频器切断电源。
在控制电路中，串入了报警输出端子B-C的常闭触点，其作用是当变频器发生故障而报警时，B-C触点断开，使KM和KA线圈失电，将变频器的电源切断。
1.将控制回路的电源端子R1、S1接到变频器主触点之前
在变频器的保护回路动作后，需要保持异常信号的输出时，请将控制回路的电源端子L11、L21连接到KM的一次侧。
2.改变电动机的旋转方向
如果电动机的旋转方向反了，可以不必更换电动机的接线，而通过以下方法来更正：
（1）继电器的常开触点KA由正转端子STF接到反转端子STR上。
（2）接至STF端子上的接线不变，而通过功能预置来改变旋转方向。例如三菱FR-S540变频器就可以通过将Pr.7的设定值变为1来实现。
3.变频器电源侧接接触器的原因
当变频器通过外接信号进行控制时，一般不推荐由接触器KM来直接控制电动机的起动和停止。这是因为：
（1）控制电路的电源在尚未充电至正常电压之前，其工作状况有可能出现紊乱。尽管近代的变频器对此已经作了处理，但所作的处理仍须由控制电路来完成。因此，其准确性和可靠性难以得到充分的保证。
（2）通过接触器KM切断电源时，变频器已经不工作了，电动机将处于自由制动状态，不能按预置的减速时间来停机。
（3）变频器在刚接通电源的瞬间，充电电流是很大的，会构成对电网的干扰。因此，应将变频器接通电源的次数降低到最少程度。
