基于PLC设计的变频器起停控制电路

基于PLC设计的变频器起停控制电路

点击数:7427 次   录入时间:03-04 11:50:53   整理:http://www.55dianzi.com   变换电路

  1.设计思路

  采用PLC控制变频器起停运行时,首先根据控制要求,确定PLC的输入输出,并给这些输入输出分配地址。这里的PLC采用三菱FX2N-48MR继电器输出型PLC,变频器采用三菱FR-A540变频器,其起停控制的I/O分配如下表所示。

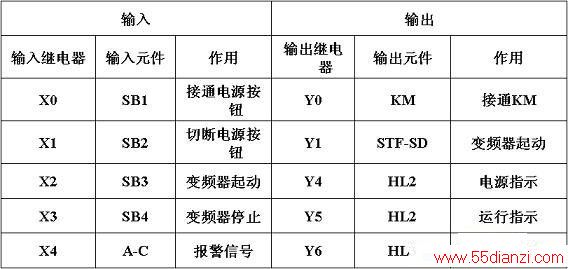

起停控制的I/O分配

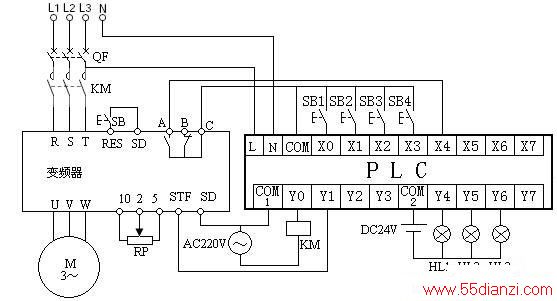

基于PLC设计的变频器起停控制电路

  2.参数设置

  由于变频器采用外部操作模式,所以设定Pr.79=2。

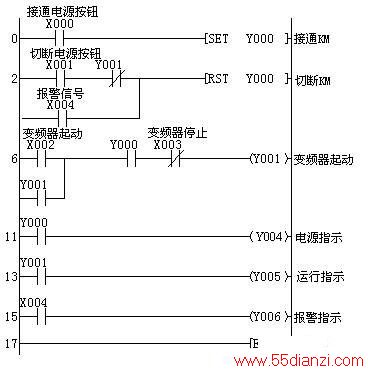

  3.程序设计

程序设计
