利德华夫A10/06高压变频器信号检测过程

　　(1)进线电压和出线电压的检测
　　

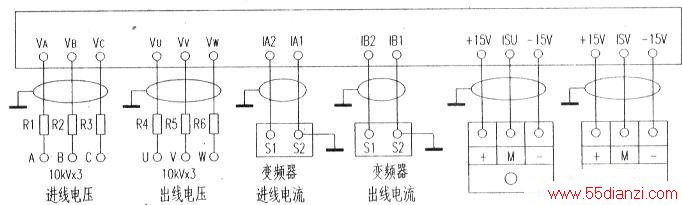

　　电路如下图所示。进线电压取样点在变频器移相降压变频器进线端(R、S、T)。通过电阻Rl、R2、R3降压后，输入到主控器ACU2-AP6板的VA、VB、vc三个端子。
　　
　　出线电压取样点在变频器输出端子(U、V、W)。Vu、VB、Ve通过电阻R4、R5、R6降压后输入到主控器ACU2 -AP6板的Vu、Vv、Vw三个端子。通过对输入和输出电压进行取样测量，主控器监控输入和输出的三相电压，进行过压、欠压、缺相保护。
　　
　　(2)进线电流和出线电流检测
　　
　　电路图如下图所示。进线电流互感器TA31和TA32分别安装在降压移相变压器进线端A相C相上。输入到IA1和IA2两个端子。
　　
　　变频器出线电流互感器TA21和TA22分别安装在变频器星点侧的A和C两相。输入到IB1和IB2两个端子。通过对变频器的进线和出线电流进行检测，可使主控器监控变频器的运行电流．并进行过电流、速断、差动保护。

　　
　　(3)温度检测
　　

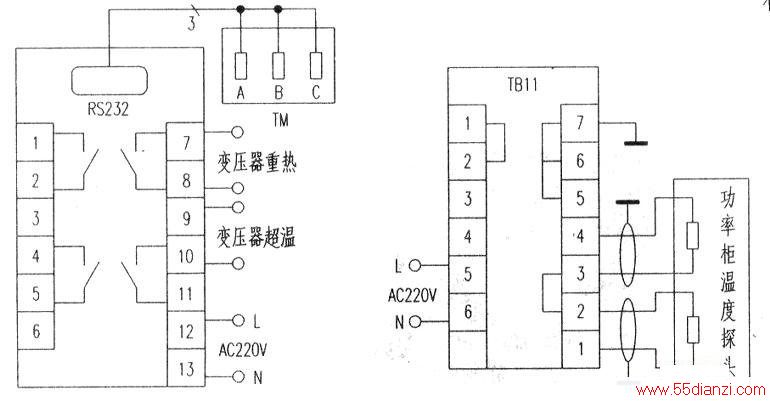

　　整个变频器系统发热单元有降压移相变压器和功率单元。变压器温度检测如下左图所示。在变压器TM的高压侧A、B、C三相绕组中安装了三个温度检测探头。探头与温控仪通过RS232接口相连。温控仪通过数据处理，对外给出变压器重热报警Jl开关置信号和变压器起高温停机J2开关置信号。J1和J2进入变频器PLC系统。
　　
　　功率柜温度检测电路图如下右图所示。在功率柜安装了两个温度探头。温控仪与探头相连，输出温度过高报警信号。
