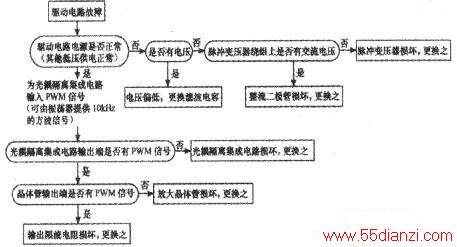

变频器驱动电路故障的原因有驱动电路电源不正常、光耦隔离集成电路损坏、驱动信号放大电路损坏等。此类故障诊断流程如下图所示。

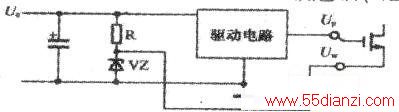

在驱动电路中．为了使逆变桥中的开关器件在无输入信号时可靠截止，加在开关器件的控制信号是负电平。驱动电路的输出接线如下图所示。
稳压管vz和R正常时，则驱动电路的输出电压UO=UP-UW，当UP=0时，U0=-Uw。
当稳压管vz损坏短路时，Uw=o，UO-UP，变频器能工作，但截止不可靠，同时，因驱动信号电压偏高，也会损坏逆变模块。
当稳压管VZ损坏开路时，Uw=Ue，UO=UP-UC，逆变模块驱动信号等于-Uc或为零，尽管不会损坏逆变模块，但逆变开关器件始终处于截止状态。
