PLC、变频器的I/0分配及系统外部接线

　　PLC、变频器的I/O分配：
　　
　　X0:起动按钮
　　
　　Xl:温差增大
　　
　　X2:温差减小
　　
　　X3:停止按钮
　　
　　X4:FRI(冷冻泵)
　　
　　X5:FR2(冷却泵)
　　
　　X6:FR3(冷却塔)
　　
　　X7:制冷制热切换开关
　　
　　YO:运行1(STF)
　　
　　Y1:多段速度1(RH)
　　
　　Y2:多段速度1(RM)
　　
　　Y3：多段速度1(RL)
　　
　　Y4:运行2（STF）
　　
　　Y5:多段速度2(RH)
　　
　　Y6:多段速度2(RM)
　　
　　Y7:多段速度2(RL)
　　
　　Y20:冷却泵电机控制
　　
　　Y21:冷冻泵电机控制
　　
　　Y22~Y24:冷却塔组电机控制
　　
　　Y25:FR动作报警
　　

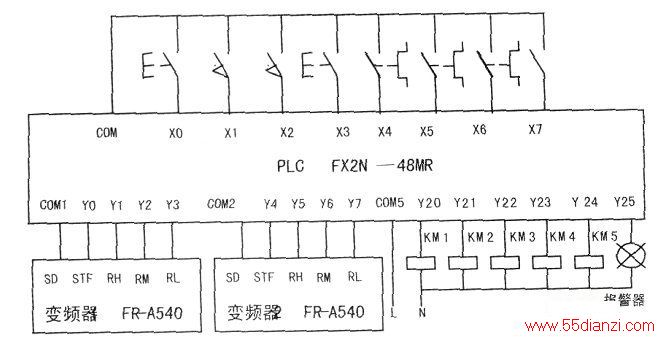

　　PLC、变频器外部接线图（见下图）

　　
　　FR-A540变频器的参数设定：
　　
　　上限频率Prl=50Hz
　　
　　下限频率Pr2=OHz
　　
　　基底频率Pr3=50Hz
　　
　　加速时间Pr7=25s
　　
　　减速时间Pr8=25s

　　电子过电流保护Pr9=电动机的额定电流
　　
　　操作模式选择Pr79=3
　　
　　起动频率Pr13=0.5Hz
　　
　　多段速度设定Pr4=35Hz
　　
　　多段速度设定Pr5=38Hz
　　
　　多段速度设定Pr6=40Hz
　　
　　多段速度设定Pr24=42Hz
　　
　　多段速度设定Pr25=45Hz
　　
　　多段速度设定Pr26=48Hz
　　
　　多段速度设定Pr27=50Hz变
　　

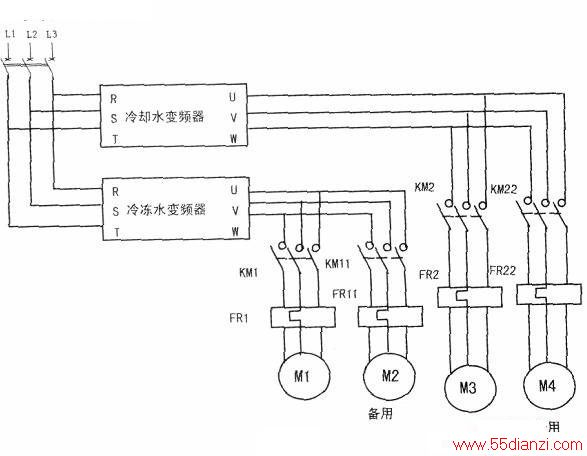

　　频器与水泵接线图（见下图）
