10位模/数转换电路

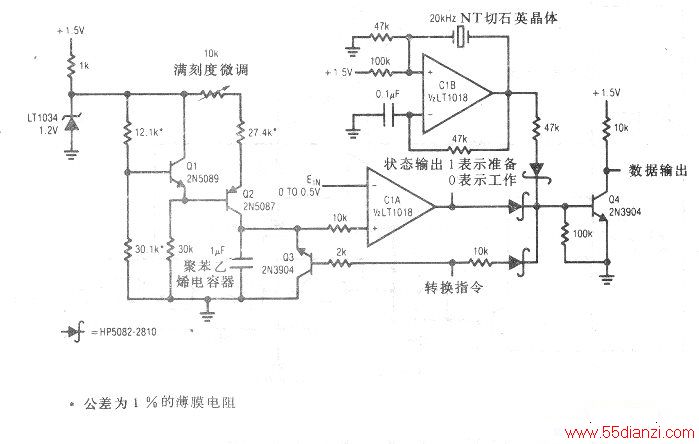

　　本转换器的转换时间为60ms。它由1.5V电源供电，消耗460μA电流，并能在15℃至35℃的温度范围内保持10位的精度。加于转换指令线的一个脉冲，使以反相方式工作通过10kΩ二极管通路放电，使其集电极电位处于低电平。Q3反相方式的转换使电容器放电到1mV地电位以内。在斜坡电压值低于输入电压的期间，C1A的输出是低电平。这就使得石英晶体稳定的振荡器C1B的脉冲能够调制Q4。输出数据出现在Q4的集电极，斜波电压超过输入电压时，C1A的输出变为高电平，使Q4偏置，输出数据消失。输出端的脉冲数与输入电压成正比。为了进行校准，要给输入端加上0.5V电压，然后微调10kΩ电位器，以便每当在转换指令线上加一个脉冲时，正好为1000个脉冲输出。
