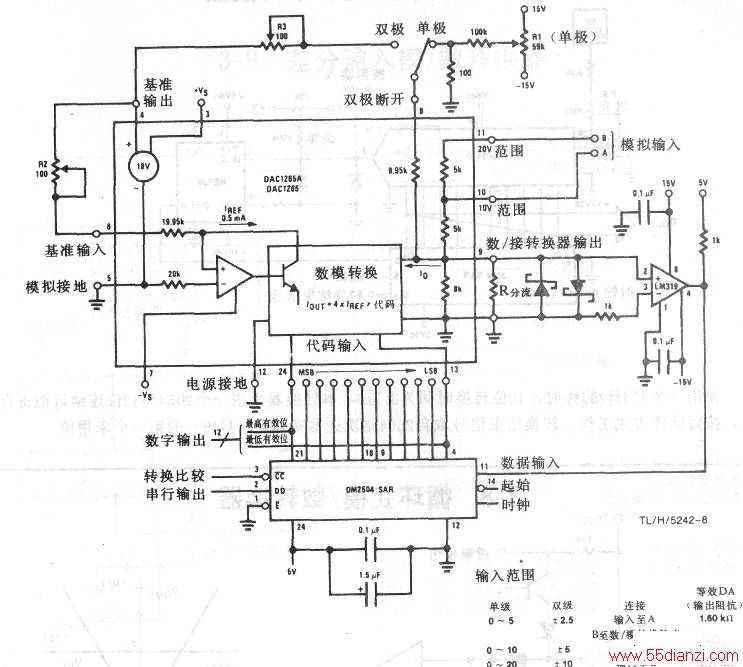

本系统完成12位单极性或双极性转换，转换时间为12μs。本转换器的精度将达12位的±1/2最低有效位，典型的增益温度系数为10×10 -6／℃，按单极性方式工作时，系统的电压范围为O—9. 9976V，每位的电压值为2.44 mV。为了获得真正的转换精度，应微调模／数转换器，使得给定的位码输出，是由比位码代表的电压低1/2最低有效位到高1/2最低有效位的输入电平产生的。因此，应该用1. 22 mV的输入电压微调转换器零点；微调R1直到最低有效位刚好出现在输出码中为止（所有其它位均为“0”）。对于满刻度值来说，要使用9. 9963V的输入电压（10V -1最低有效位一1/2最低有效位）；然后微调R2直到最低有效位刚刚开始出现在输出码中为止（所有其它位均为“1”）。双极性信号的范围为-5.OV—4.9976V。微调双极失调的方法是加上一个4.9988V的输入信号，并微调R3，使最低有效位转换（所有其它位均为“o”）。满刻度值的调节方法，是加上4. 996V电压，并微调R3，使最低有效位转换（所有其他位均为“1"）。
