(5) PCF8563初始化流程

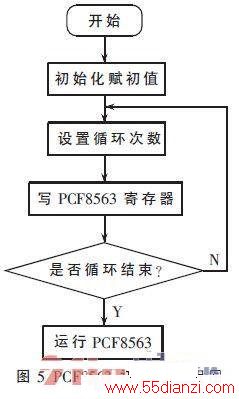

PCF8563初始化流程图如图5所示。
(6) DS18B20与C8051F040的连接

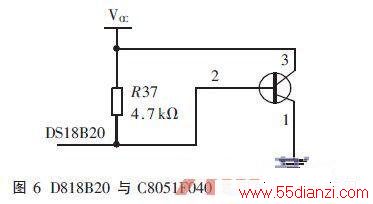

DS18B20与C8051F040之间的硬件连接图如图6所示。
(7) DS18B20测温系统

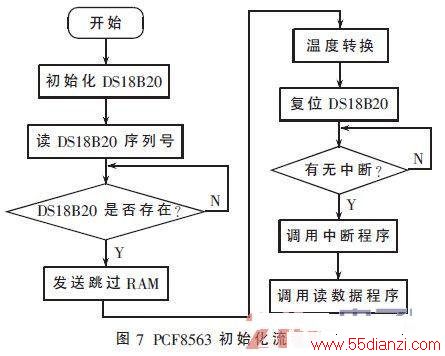

DS18B20测温系统流程图7所示。
本文主要介绍了LED显示的工作原理、硬件电路组成以及对单片机控制系统的要求等,利用C8051F040的特有优势实现对LED的有效控制，可以直接驱动LED，不需要在控制板上再加一级总线驱动器，节约系统资源。本文还给出了具体部分软件流程图和源程序代码，可根据硬件连接图连接后正常显示运行。本文在LED显示屏的应用中具有一定的参考和应用价值。
