16*16点阵显示足在8*8点阵基础上发展起来的，用4块8x8LED点阵模块来组成16*16点阵电路．这为显示汉字提供了可能。
具体来说需要三个步骤：

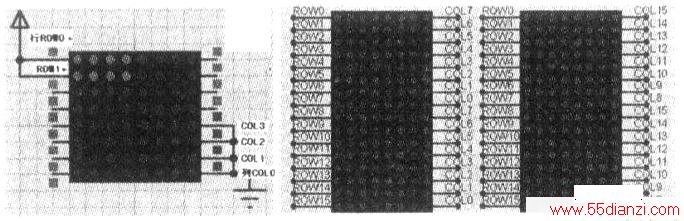

步骤一：点阵的各行各列的仿真测试打开仿真软件，加载点阵元件MATRIX-8*8-RED，将其逆时针旋转90度，根据选购的点阵（行为正、列为负点亮）确定行列数据，用ROWO—ROW7标记各行数据．COLO~COL7标记各列数据。见下左图所示。
如何用8*8点阵拼接16*16点阵？见下右图所示：左上片与右上片的行并联在一起组成ROWO—ROW7：左下片与右下片的行并联在一起组成ROW8~ROW15：左上片与左下片的列并联在…起组成COLO。
COL7：右上片与右下片的列并联在一起组成COL8~COL15。

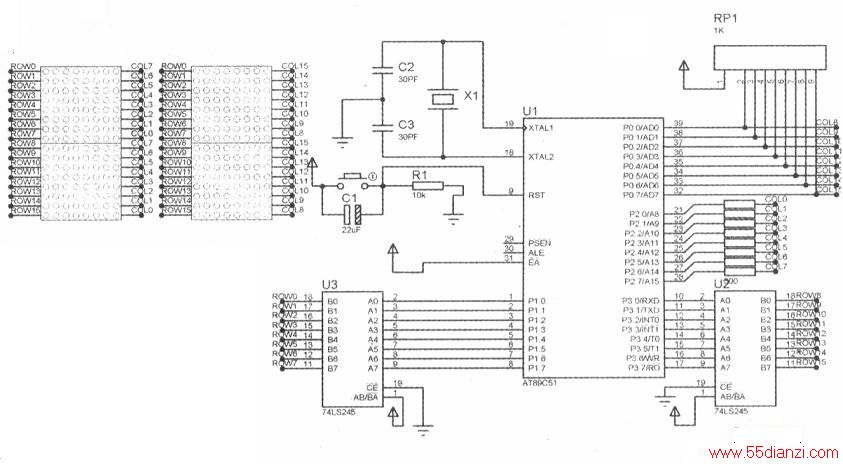

步骤二：电路仿真图的制作由4片8x8LED点阵显示器组成的16x16LED大屏幕点阵显示器，与单片机之间的接口电路如下图所示。用Pl和P3外加驱动74LS245控制行信号ROWO．ROW15,用PO和P2外加限流电阻控制列信号COLO_COL15。（因为PO口是漏极开路门，内部没有上拉电阻，所以加1kΩ的上拉电阻，P2口加300Ω的电阻。）列与列的显示延时Ims，保证扫描所有16行所用时间之和在20ma以内。

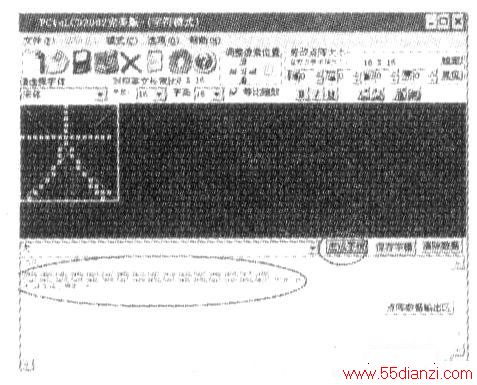

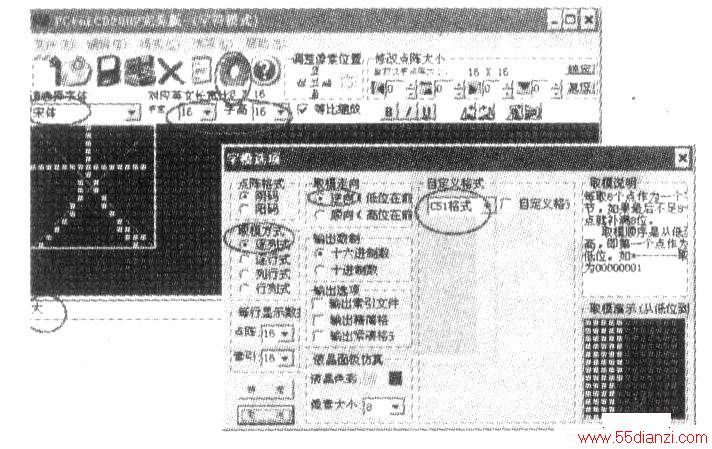

步骤三：显示汉字的程序编制以下是利用字模软件取模显示的方法。如下图所示。假定列线低电平、行线为高电平时点亮。选中一列时送出行码数据．（如当列线COLO为低电平时，送出行线为高电平即亮。）16x16的取模方法是：宋体．16*16．取模“逐列式”“逆向”“C51格式”。

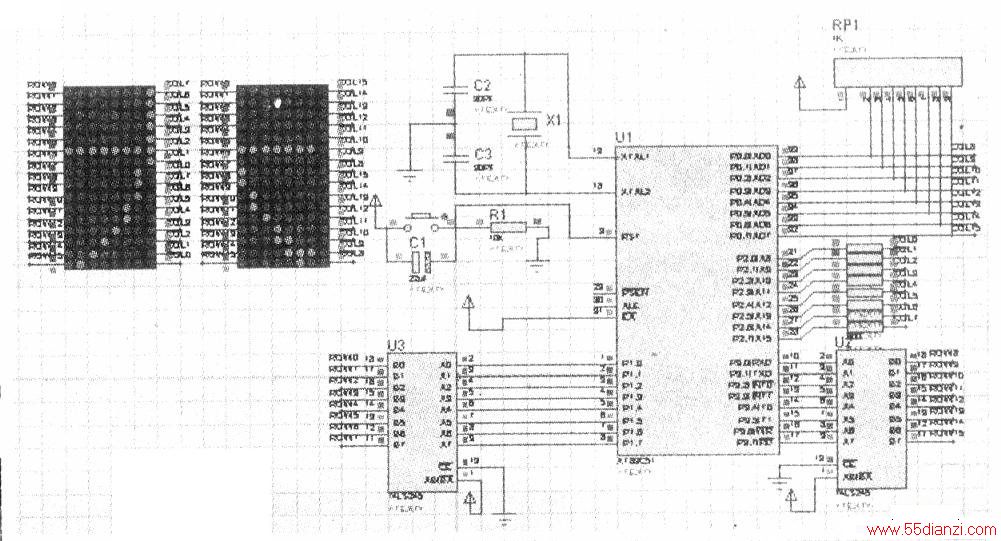

左上部分取模第一步：0x20；左下部分第二步：Ox00；依次取第三步：0x20;第四步：Ox80;直至最后一步(第32步)0x00；取模结束，见上图。下图为显示“大”字的电路图。

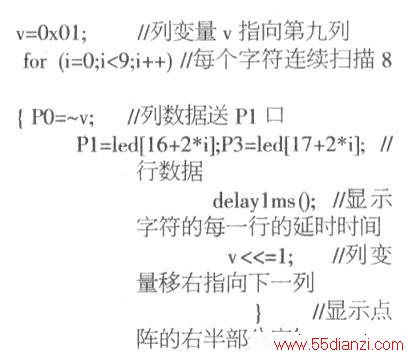

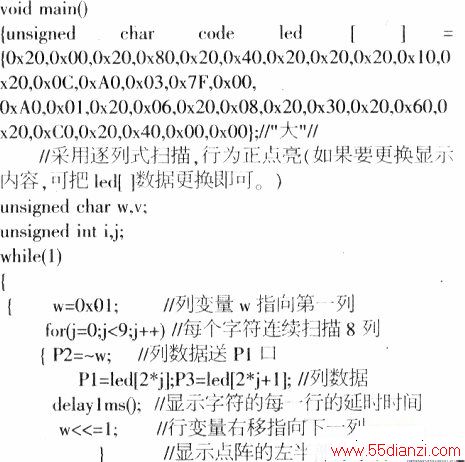

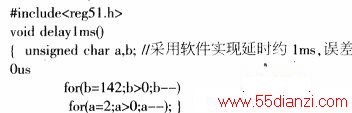

步骤四：编制显示16*16点阵汉字程序及仿真
步骤五：编制在16*16点阵移动显示的汉字如要在16*16点阵上显示向左移动的一行汉字，那么直接在字模软件中输入一行汉字即可。设置为宋体，16*16，取模“逐列式”“逆向”“C51格式。
点阵显示编制程序需要注意的几个问题：
1．点阵的仿真需要和实际器件相对应，区分是共阴还是共阳点阵．并做好单个点阵的仿真测试。
2．字体的取模要注意取模方式，定下取模顺序，对于左、右移显示建议用“逐列式”取模比较方便。
3．编制程序时，要注意对应关系，取好变量、顺序赋值．这一点也是需要花费时间的，建议用表格形式，将变量一一对应赋值。
