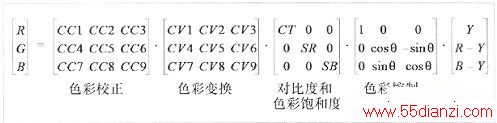

色彩转换是将亮度、色差编码格式转换为RGB格式，利用普通3×3矩阵乘以输入矢量3×1矩阵的RGB合成矢量，一般用于色彩转换的3×3矩阵可以从输入的亮度、色差模式进行宽范围的视频电平映射。通过调整系数值，使输入视频的电平映射为合运范围的RGB值，另外3×3彩色转换矩阵可结合其他矩阵提供对比度、色调、画面色彩饱和度的控制，扩展的色彩转换矩阵的形式如下图所示。3×3彩色校正矩阵可适用于所有色阶的色彩再生，矩阵乘法输出的RGB值必须为整数而且限制在匹配的输出动态范围之内。
去伽玛校正
视频信号在传输前，摄像机拍摄的画面需经过反伽玛曲线进行强化的伽玛校正过程，视频信号的伽玛校正通常采用CRT电视非线性到线性特征的补偿，与传统CRT显示器非线性特性相反，具有线性传输特性的显示器时必须对视频信号进行去伽玛校正。

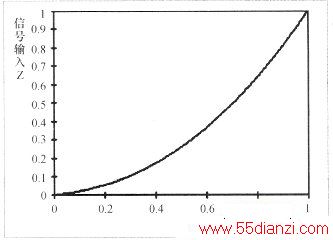

DMD显示不同于CRT的显示器，DMD具有线性的电光转换特性，经伽玛校正后的彩色电视信号必须去除原先加在电视信号上的伽玛校正的去伽玛校正，去伽玛校正是一个指数运算，在DLP视频处理中实现，方程Z=[(Y+0.099)/1.099]2.2(Y>=0.0812)；或者Z=Y/4.5（Y<=0.0812)，其中Y为输入亮度信号；Z为输出亮度信号，根据该方程所绘制的去伽玛响曲线如下图表示。
