P9816驱动的护栏管显示与控制系统设计

    将已经包含效果文件的SD卡放入MCU控制器的卡槽中，当要求护栏管显示内容时，可以直接打开开关。在程序的执行过程中，首先是读取SD卡中的数据，为使程序能够高效的运行，规定SD卡中的每个效果文件具有一定的格式：
    ①第1个效果文件的第1个512字节中的前4个字节存放护栏管的点数(512点或1024点或其他)；
    ②第1个效果文件的第1个512字节中的第5个、第6个和第7个字节存放此SD卡中包含的效果文件的个数；
    ③第1个效果文件的第1个512字节中的第8个字节若为1，表示循环发送整个SD卡中的数据，为0表示只发送一次SD卡中的数据；
    ④从第1个效果文件的第2个512字节及其他的效果文件的第1个512字节开始存放护栏管的灰度数据。
    STC89C52单片机中的程序和SD卡中的数据是严格遵守此规则的，制定此规则同时也具有加密的作用。然后进行数据分析，得到护栏管点数、文件个数以及数据的地址。最后按照P9816通信协议中的数据格式来发送数据。本系统的程序结构简单，思路明确，系统程序流程图如图9所示。

结语
    本系统设计制作的护栏管完成了预期目标，软硬件相结合取得了较好的实验效果。实际中是动态的，根据SD卡中不同的数据显示各种各样的颜色和图案。

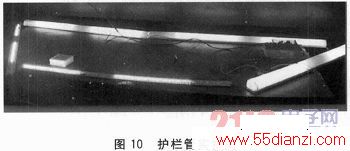

    图10为护栏管实物图。本文设计的护栏管显示控制系统，成本低、应用灵活、硬件电路设计制作相对比较简单，非常适合用于城市夜化美化工程，具有较好的应用前景。
