基于SIM300的无线LED显示屏控制系统设计

　　OK

　　AT+CGACT=1,1 --环境激活

　　OK

　　AT +CIPSTART = "TCP","202.196.87.7","2020" -- 启动

　　TCP 连接（上位机IP 地址及端口号）

　　OK

　　CONNECT OK --连接成功

　　AT+CIPSEND --通过TCP 发送数据

　　> HELLO

　　SEND OK --发送成功

　　4.2 上位机软件

　　本系统的上位机软件主要采用VC 设计一个通信界面，实现与LED 远程控制器通信。用户界面部分采用MFC 框架基于Dialog 实现。在利用Visual C++进行通过TCP/IP 协议网络传输数据开发时， 采用IOCP 框架来实现Windows Socket 的完成端口模型。

　　IOCP 即I/O 完成端口（I/O Completion Port），是一个异步I/O 的API,它可以高效地将I/O 事件通知给应用程序。一个套接字在被创建后，与一个完成端口进行关联。当一个事件发生的时候，此完成端口就将被操作系统加入一个队列中， 然后应用程序可以对核心层进行查询以得到此完成端口。当某项I/O 操作一旦完成， 某个可以对该操作结果进行处理的工作线程就会收到一则通知。在此应用程序中创建一定数量的工作线程来处理重叠I/O 请求的通知。

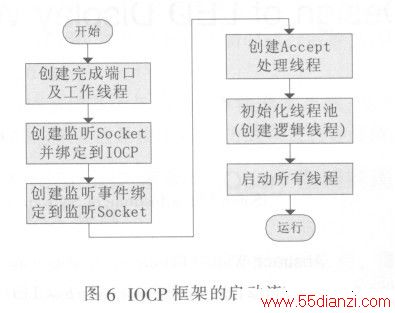

　　IOCP 框架的启动流程如图6 所示。

　　IOCP 框架的实现步骤如下：

　　（1）初始化Winsock 工作环境，并创建完成端口，创建完成端口线程，建立一个监听套接字，使套接字与完成端口关联起来；

　　（2）监听套接字开始工作，当监听套接字接收到客户端TCP 的连接请求时，IOCP 会获取并处理该消息，创建对应的Socket 对象进行接收处理，完成连接工作；

　　（3）当客户端完成TCP 连接后，可以开始数据通信，由I/O 线程来负责分发I/O 请求，通过线程池来分配逻辑处理环境；

　　（4）在接收数据后，将微软提供的一个I/O 数据结构（WSAOVERLAPPED）进行扩展，完成协议解析和数据处理。

　　此外，这里的线程池只是一个管理队列，用于处理线程资源的管理， 用最少的线程完成最大业务逻辑的处理。真正执行的线程函数也不完成详细的业务处理，仅仅完成对I/O 请求的再调用，而由虚函数实现I/O 请求的再处理。

　　为了提高软件的友好性， 框架采用Windows 的消息机制，与UI 进行交互，通过窗口消息将框架的相关信息传递给UI 窗口。因此在框架中保留了一个指针成员， 并在需要的时候通过该指针调用消息响应函数向窗口发送消息，UI 根据消息反映框架的运行信息。

　　5 结语

　　根据近年来GSM/GPRS 数据通信技术等发展的趋势，本文提出了基于GPRS 网络的、使用低成本SIM300模块的无线LED 屏控制器的设计方案， 该系统利用TCP/IP 协议实现了基于GPRS 网络的无线数据的传送。上位机将文字或图片信息数据通过GPRS 网络传输到远程LED 屏终端， 也可以接收客户端发送的数据，再根据数据的内容相应地完成各种命令，控制LED屏显示相应的信息。该系统设计经测试取得了良好的效果。
