如何判断显像管质量的优劣

　　判断显像管质量的优劣一般是通过测量阴极活性度AK值来进行的，实质上就是判断显像管阴极发射电子的能力。所谓阴极活性度，就是显像管灯丝电压下降到额定值90%时的发射电流与最大发射电流的比值。
　　
　　以下介绍业余测量显像管AK值的具体方法。
　　

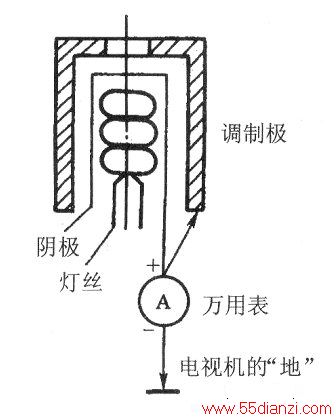

　　(1)测量阴极最大发射电流。相关电路如图所示。
　　
　　在额定工作条件下，当阴极与栅极处在同一电位时，阴极发射的电子流称为最大发射电流。具体测量方法是：
　　
　　将显像管装在正常工作的电视机上，将阴极管脚暂时断开，再将万用表置于直流50mA档，正表笔接阴极，负表笔暂时悬空，将显像管灯丝在额定电压下加热2min以上，然后将万用表负表笔接地，再将阴极与栅极瞬间短路，此时万用表所测得的电流读数即为阴极最大发射电流值。
　　
　　(2)测量显像管的AK值。先在灯丝回路上串联一只几十欧姆的电位器。调节电位器，将灯丝电压降到额定值的90%，按上述介绍的方法进行测量，将测得的发射电流值与最大发射电流值进行比较，所得到的比值就是显像管的阴极活性度AK值。
　　
　　(3)通过AK值判断显像管的优劣。当AK值>90%时，表明显像管质量优良；当AK值在80%～90%之间时，表明阴极的发射能力已经轻微衰退；当AK<80%时，说明阴极发射电子的能力严重不足。
