（3）输出缓冲放大采用MAX470，该芯片内容4个相同的视频放大器。各输入端之间、各输出端之前均采用地线或电源线隔开，每块视频输出插板需要2片MAX470。该芯片的主要特点是：带宽为90MHz，增益为2V/V；微分增益为0。01%，微分相位0。03度；转换速率为300/μs，切换时间为20ns；5pF输入电容，输出可设定为高阻态以减少功率消耗。
3系统软件设计

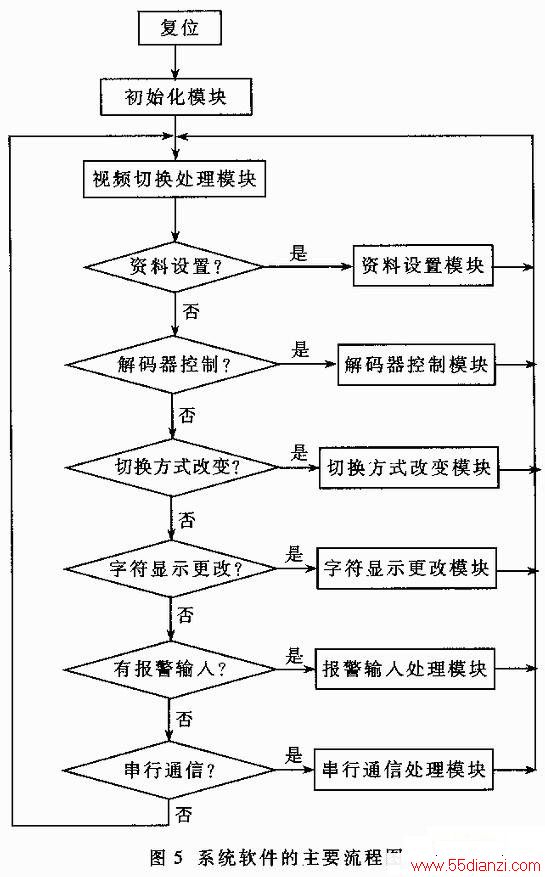

在系统软件设计中，采用模块化设计方法，使得程序结构清晰，便于今后系统功能的升级。系统软件的主要流程如图5所示。其中初始化模块包括对矩阵切换芯片、8155接口芯片、字符叠加芯片等硬件的初始化；另外将断电前保存好的数据读入CPU的RAM中，以便系统复位后回到断电前的状态。视频切换处理模块是指按照预定的方式（如手动、自动、暂停等）对视频信号进行各种切换处理；资料设置模块由以下几个字设置模块组成：时间日期及密码、切换表、监视器、摄像机、报警器、键盘及音频；报警处理模块包含报警队列、报警记录的存储及报警声音的产生等。除了流程图中的各模块外，还有几个中断服务子程序，分别接收键盘输入、报警输入、串行通信及产生0。25秒时间间隔。
4硬、软件设计应注意的几个问题
（1）使用DS1248应注意的问题
对DS1248进行时钟操作的方法是：先通过D0脚连续输入8个字节的命令，然后再连续定改或读出8个字节的时钟信息。在写入或读出过程中，不能再对存储器进行读写操作，否则会出现时钟存储器内容被非法修改的现象。基于此，时钟的复位脚（RST）不要与VCC相连接，它应与CPU的I/O脚连接，每次上电复位后，由CPU给出一低电平，使DS1248复位。如果复位脚与Vcc相连，当系统热复位（此复位可由手动或看门狗电路产生）时，如果此时CPU对时钟的写入或读出仍未完成，那么复位后，任何对存储器的操作都将变为对时钟的操作（因为此时DS1248并未复位），导致意想不到的错误。
（2）使用MB90092应注意的问题
·如果选择外同步方式，只有当外同步信号存在时，MB90092才能接受控制命令。为了防止当视频信号由“无”切换到“有”，监视器上产生字符丢失的情况，屏幕上叠加的所有字符每隔0。2秒更新一次。这样就不会发生字符丢失的现象。
·上电复位后，为了有效设置屏幕及字体的各种属性、行距、显示位置等，先选择内同步方式，待设置完成后，再设定为外同步方式；否则，设置时如无外同步信号，所有的设置均为无效设置。
（3）由于视频信号频率较高、频带较宽，因而当两路视频信号相距较近时，容易产生串扰。为了尽量减少串扰，制板时做到了以下几点：
·各种视频信号间用较粗的地线隔开，视频走线尽量短而粗；
·模拟地和数字地分开，只在电源处相连；
·设计开关电源时，交流电与直流低压之间相距较远，且用地线隔开；直流低压与开关管的调整电路之间用光耦隔开。
该矩阵系统的主要特点是不仅系统本身可以级连，而且可以与电脑进行通信。在电脑上加一块视频卡，将矩阵系统的某一路输出连至视频卡，这样就可以在电脑显示屏上看到256路输入中的任一路图像。此时，可用电脑键盘代替矩阵系统键盘对系统进行各种操作（如控制云台及视频信号切换等），并且可通过Internet实行远程切换。另一方面，编写相应的电脑软件，可在电脑显示屏上画一电子地图，将各监控点及报警点标注在图上。这样一来，监控目标一目了然，可随时点击某监控点，调出该处的画面。如某报警点有报警发生，电子地图上相应的位置会闪烁，且可将报警信息及对应画面存入电脑硬盘（即硬盘录像）。
本系统采用了电源监控、看门狗芯片MAX813，基本上杜绝了系统在工作过程中的死机现象。另外，由于采用了最新的矩阵切换芯片MAX4358和带“幽灵”时钟的存储器芯片DS1248，节省了线路板的空间。简化了系统的硬件和软件设计、降低了成本、提高了系统的可靠性。
