4系统测试及仿真

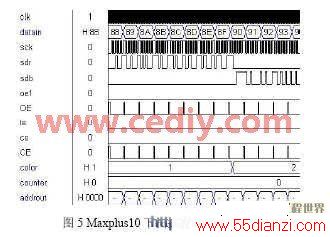

系统的开发调试环境是：单片机部分在KeilC51下调试，CPLD部分在Maxplus10下调试。LED显示屏的扫描控制模块的Verilog HDL源程序编写完成后，在ALTERA公司Maxplus10可以先进行软件仿真，以观察各信号是否符合硬件电路所需的时序要求。图5为扫描模块 CLPD仿真结果，符合设计要求。通过JTAG接口下载到ATF1508AS后，系统工作正常。
5 结束语
基于Verilog HDL实现的LED显示屏扫描控制模块，应用于我们开发LED大屏幕电子信息显示屏系统，简化了系统结构，提高性了性价比。该LED显示屏在实际应用中具有良好的显示效果，画面清晰、性能稳定，已经在学校的多个部门得到应用。
