首先了解TFT LCD的时序，每个VSYNC信号表示一帧数据的开始，每个HSYNC表示一行数据的开始，无论这些数据是否有效，每个VCLK表示正在传输一个像素的数据，无论它是否有效。VSPW称为垂直同步信号的脉宽，VBPD称为垂直同步信号的后肩，VFPD称为垂直同步信号的前肩。HSPW称为水平同步信号的脉宽，HBPD称为水平同步信号的后肩，HFPD称为水平同步信号的前肩。查看时序图，VSYNC信号有效时，表示一帧数据的开始，VSPW表示VSYNC信号的脉冲宽度为（VSPW+1）个HSYNC信号周期，即(VSYNC+1)行，这（VSPW+1）行的数据无效。VSYNC信号脉冲之后，还要经过（VBPD+1）个HSYNC信号周期，有效的行数据才出现。所以，在VSYNC信号之后，总共还要经过（VSPW+1+VBPD+1）个无效行，第一个有效的行才会出现。随后即发出（LINEVAL+1）行的有效数据，随后是(VFPD+1)个无效行。HSYNC的类似。不过是以VCLK信号周期为单位。然后主要就是配置5个LCD控制寄存器，3个帧缓冲区起始地址寄存器。注意HSYNC和VSYNC信号，CPU发出的是正脉冲，LCD需要的是负的，所以极性取反，INVVLINE和INVVFRAME置1。M5D宏是用来取低21位。有一些右移一位的操作，主要是进行字节和半字地址的转换。LCD中需要的半字地址，帧缓冲区最低位是A[1]。BSWP和HWSWP是字节和半字交换，主要是处理大小端问题，如果输出的汉字反了，置这个位为1。volatile U32 LCD_BUFFER[240][320];这个是设的帧缓冲区，即视口，是帧内存的一部分，这个程序中，帧内存和帧缓冲区一样大。帧内存在SDRAM中，相当于显存。只要向帧缓冲区中写入数据，LCD的DMA控制器会自动将数据从总线发到LCD驱动器。在VCLK的上升沿发送数据，在VCLK的下降沿，LCD驱动器接受数据。BPP24BL是设置LCD的显示模式为24BPP时，一个4字节中哪3个字节有效。PAGESIZE是帧缓冲区的水平宽度，OFFSET是一行剩下的长度。VD[23]"VD[0]，是24根数据线，即RGB信号线。
下面的程序将LCD涂成红色，然后画一个蓝色的矩形。
#define rGPCCON (*(volatile unsigned *)0x56000020)
#define rGPCUP (*(volatile unsigned *)0x56000028)
#define rGPDCON (*(volatile unsigned *)0x56000030)
#define rGPDUP (*(volatile unsigned *)0x56000038)
#define rLCDCON1 (*(volatile unsigned *)0x4d000000)
#define rLCDCON2 (*(volatile unsigned *)0x4d000004)
#define rLCDCON3 (*(volatile unsigned *)0x4d000008)
#define rLCDCON4 (*(volatile unsigned *)0x4d00000c)
#define rLCDCON5 (*(volatile unsigned *)0x4d000010)
#define rLCDSADDR1 (*(volatile unsigned *)0x4d000014)
#define rLCDSADDR2 (*(volatile unsigned *)0x4d000018)
#define rLCDSADDR3 (*(volatile unsigned *)0x4d00001c)
#define rLCDINTMSK (*(volatile unsigned *)0x4d00005c)
#define rTPAL (*(volatile unsigned *)0x4d000050)
#define rGPGCON (*(volatile unsigned *)0x56000060) //Port G control
#define rGPGDAT (*(volatile unsigned *)0x56000064) //Port G data
#define rGPGUP (*(volatile unsigned *)0x56000068) //Pull-up control G
#define rLCDINTMSK (*(volatile unsigned *)0x4d00005c)
#define rTPAL (*(volatile unsigned *)0x4d000050)
#define rTCONSEL (*(volatile unsigned *)0x4d000060) //LPC3600 Control --- edited by junon
//垂直同步信号的脉宽、后肩和前肩
#define VSPW 15
#define VBPD 3
#define VFPD 5
//水平同步信号的脉宽、后肩和前肩
#define HSPW 8
#define HBPD 58
#define HFPD 15
#define CLKVAL 10
#define HOZVAL 319
#define LINEVAL 239
#define PWREN 1
#define MMODE 0
#define PNRMODE 3
#define BPPMODE 13
#define INVVCLK 0
#define INVVD 0
#define INVVDEN 0
#define U32 unsigned int
#define M5D(n) ((n) & 0x1fffff)
#define PAGEWIDTH 320
#define OFFSIZE 0
#define LCD_XSIZE 320
#define LCD_YSIZE 240
#define SCR_XSIZE 320
#define SCR_YSIZE 240
#define INVVLINE 1
#define INVVFRAME 1
#define BPP24BL 0
#define BSWP 0
#define HWSWP 0
volatile U32 LCD_BUFFER[240][320];
void Init_LCD(){
rLCDCON1=(CLKVAL＜＜8)|(MMODE＜＜7)|(PNRMODE＜＜5)|(BPPMODE＜＜1)|0; //设置CLKVAL，VCLK=HCLK/[(CLKVAL+1)*2],决定VM的触发方式，选择显示模式和BPP模式，暂时不要开启LCD，因为还没有设置好
rLCDCON2=(VBPD＜＜24)|(LINEVAL＜＜14)|(VFPD＜＜6)|(VSPW); //rLCDCON2，rLCDCON3和rLCDCON4主要设置时序
rLCDCON3=(HBPD＜＜19)|(HOZVAL＜＜8)|(HFPD);
rLCDCON4=(HSPW);
rLCDCON5 = (BPP24BL＜＜12) | (INVVCLK＜＜10) | (INVVLINE＜＜9) | (INVVFRAME＜＜8) | (0＜＜7) | (INVVDEN＜＜6) | (PWREN＜＜3) |(BSWP＜＜1) | (HWSWP);
//INVVLINE和INVVFRAME需要进行翻转，因为CPU发出的是正脉冲，LCD使用的是负脉冲，所以要改变极性，PWREN使能电源信号
rLCDSADDR1=(((U32)LCD_BUFFER＞＞22)＜＜21)|M5D((U32)LCD_BUFFER＞＞1);
rLCDSADDR2=M5D(((U32)LCD_BUFFER+(SCR_XSIZE*SCR_YSIZE*4))＞＞1 );
rLCDSADDR3=PAGEWIDTH*32/16;
rLCDINTMSK|=(3);
rTCONSEL = 0;
rGPCUP = 0x0;
rGPDCON = 0xaaaaaaaa;
rGPCCON = 0xaaaa02a9;
rGPDUP = 0x0;
rGPGUP=rGPGUP&("(1＜＜4))|(1＜＜4);
rGPGCON=rGPGCON&("(3＜＜8))|(3＜＜8);
rLCDCON1 |= 1; //使能数据输出和LCD控制信号
}
void Paint_background(U32 c){
unsigned int i, j;
for(j = 0; j ＜ LCD_YSIZE; j++)
for(i = 0; i ＜ LCD_XSIZE; i++)
LCD_BUFFER[j][ i] = c;
}
void Paint_rectangle(U32 c){
int i, j;
for(i = 100; i ＜ 200; i++)
for(j = 100; j ＜ 200; j++)
LCD_BUFFER[ i][j] = c;
}
int LcdMain(){
Init_LCD();

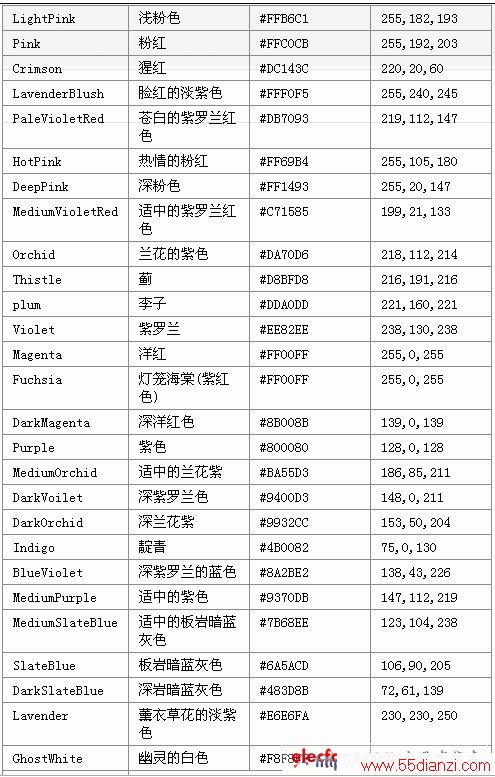

Paint_background(0xCD5C5C);
Paint_rectangle(0x000080);
while(1);
}
