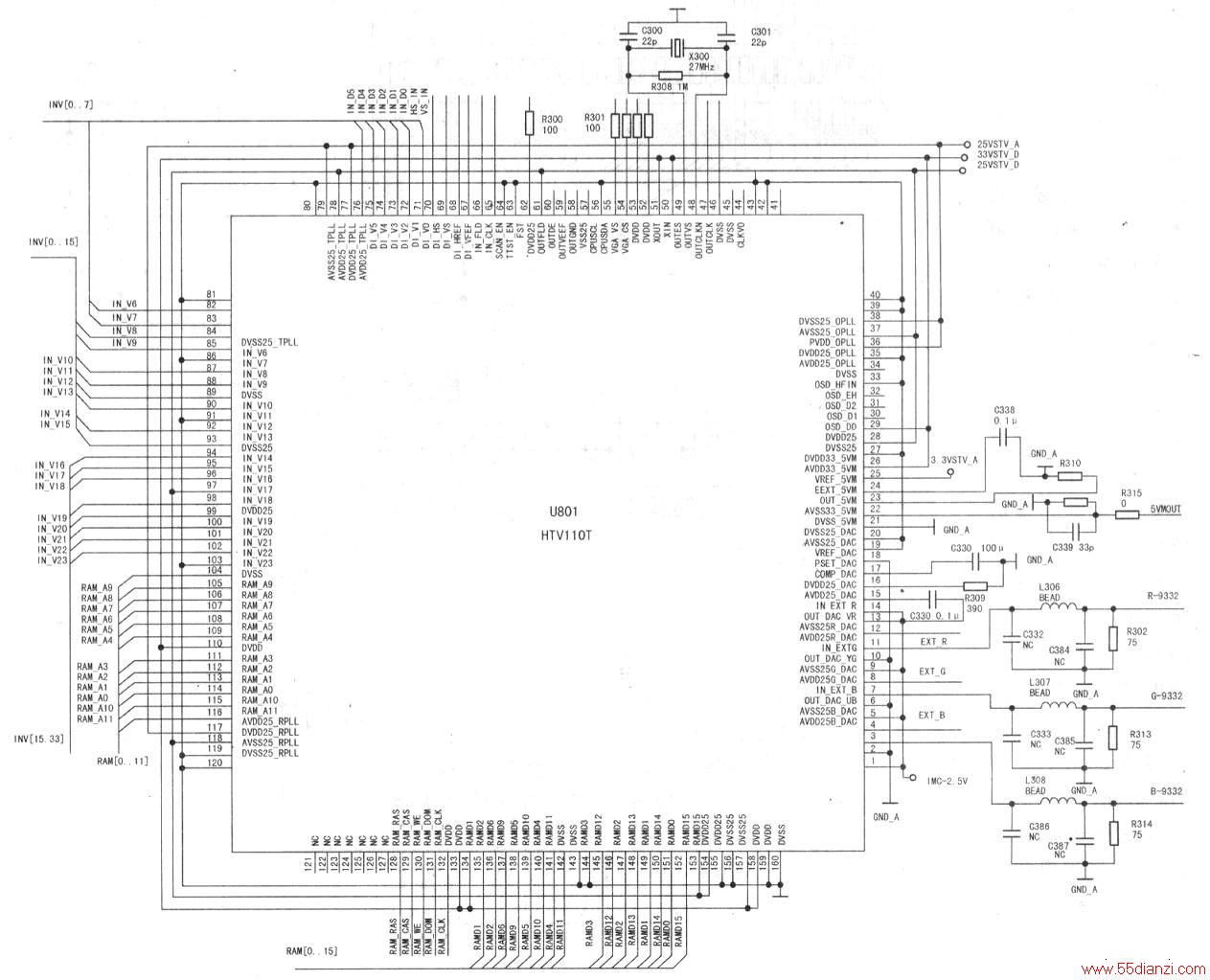

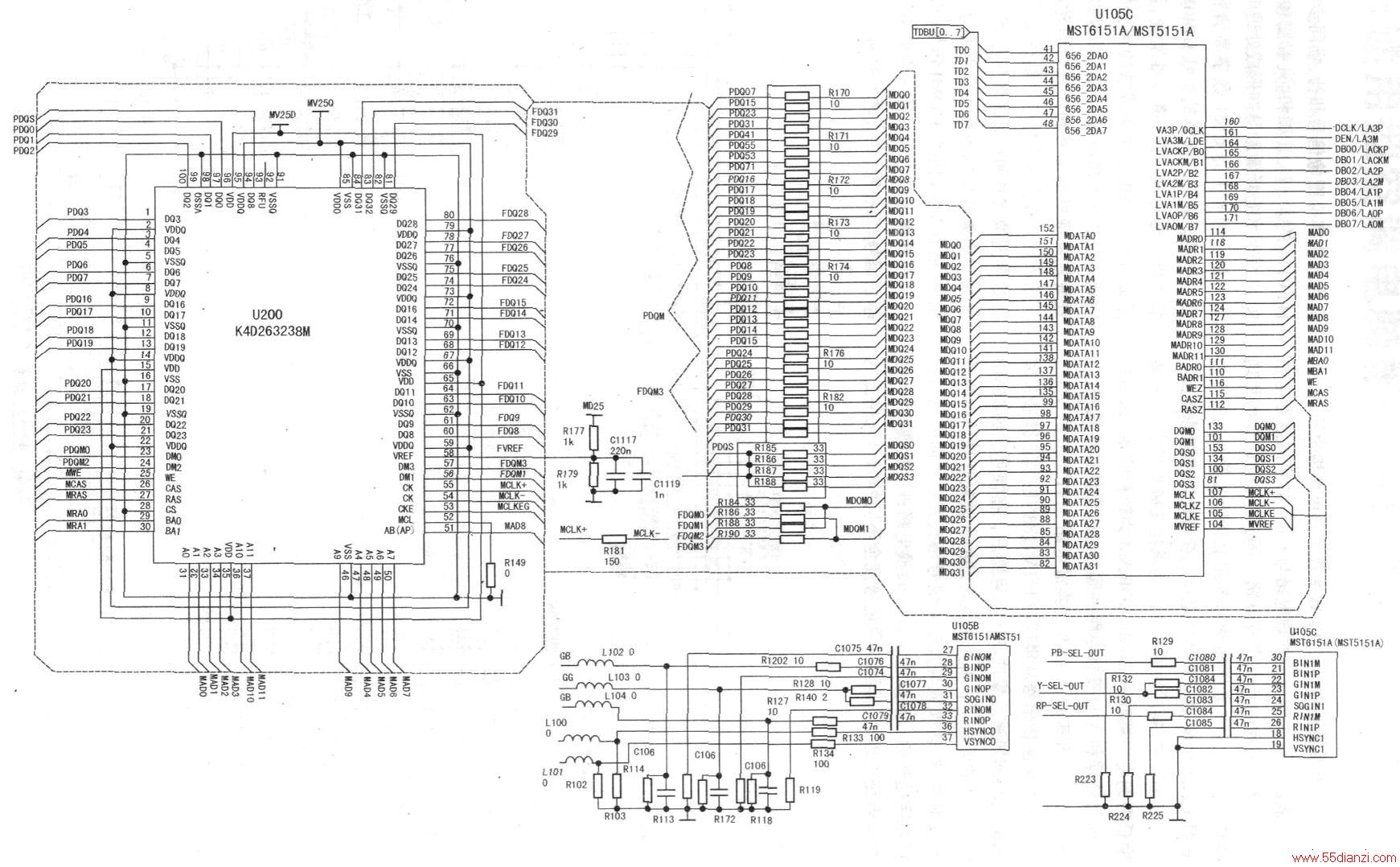

看了上图中的CRT数字高清彩电中的变频处理电路，再对比如下图所示的长虹LT4018液晶电视中的变频和上屏信号形成电路，将不难发现，两种不同电视机的变频处理电路均由专用集成块的部分模块电路和帧存储器组成。虽然在电路原理图上，看到的是外电路输往变频处理专用集成块的信号和变频处理专用集成块输出的信号有所不同，在上图中外电路输往变频专用集成块的信号只有数字图像信号和行场同步信号，而在上图中，外电路输往变频专用集成块的信号不仅有数字图像信号和行场同步信号、还有VGA信号、HDMI信号、YPbPr信号。
在其输出信号中，上图中的电路输出的是模拟RGB基色信号，而在下图中，输出的则是LVDS信号。但实际上，两种电路在变频处理电路部分是没有区别的。输入信号的不同，只不过是下图所示电路中的变频处理集成块的内部模块电路增加了A/D变换电路，用于对从集成块相关脚输入的VGA信号、HDMI信号、YPbPr信号进行A/D变换而已，输出信号的不同，又只不过是在进行集成电路设计时，为了满足后续电路的需要，将集成块内部的D/A转换电路换成了LVDS上屏信号形成电路。
应当说在采用了变频处理技术的不同类型的高端彩色电视机中，变频处理电路所采用的帧存储器的集成块型号虽然在不同的电视机中有所不同，但帧存储器的电路结构和在电路中所起的作用是完全一样的。都是在变频处理集成块输来的控制信号控制下，对变频集成块送来的数字信号进行动态存储和送出。
从前面的分析中，既然得出了液晶电视和CRT数字高清彩电变频处理电路的结构、作用相同的结论，那么，从故障机理上讲，相同电路结构和相同作用的电路出故障时，其表现出来的故障现象应当是完全一样的。因此，在对液晶电视故障进行维修时，如果发现电视机表现的故障与CRT数字高清彩电变频处理电路损坏所表现出来的故障一致，其故障范围一定在它的变频处理电路上。
4．开关电源与CRT彩电开关电源的电路结构相同
这里讲的液晶电视开关电源与CRT彩电开关电源的电路结构相同是就组成开关电源的单元电路而言的。众所周知，CRT彩电中的开关电源是由进线滤波器、交流220V整流滤波电路、振荡电路和稳压电路、输出端整流滤波电路和二次稳压等电路组成的，实际上，液晶电视中的开关电源也与CRT中的开关电源一样，也是由上述电路组成。
有的说液晶电视开关电源与CRT彩电中的开关电源是完全不同的两种电源，理由是前者电路中设计有PFC电路，后者电路中没有。但实际上，开关电源中的PFC电路并不是什么新电路，早在2001年以前，PFC电路就已开始在电视机中的开关电源中应用了，更何况液晶电视所采用的开关电源并不是都设计有PFC电路。

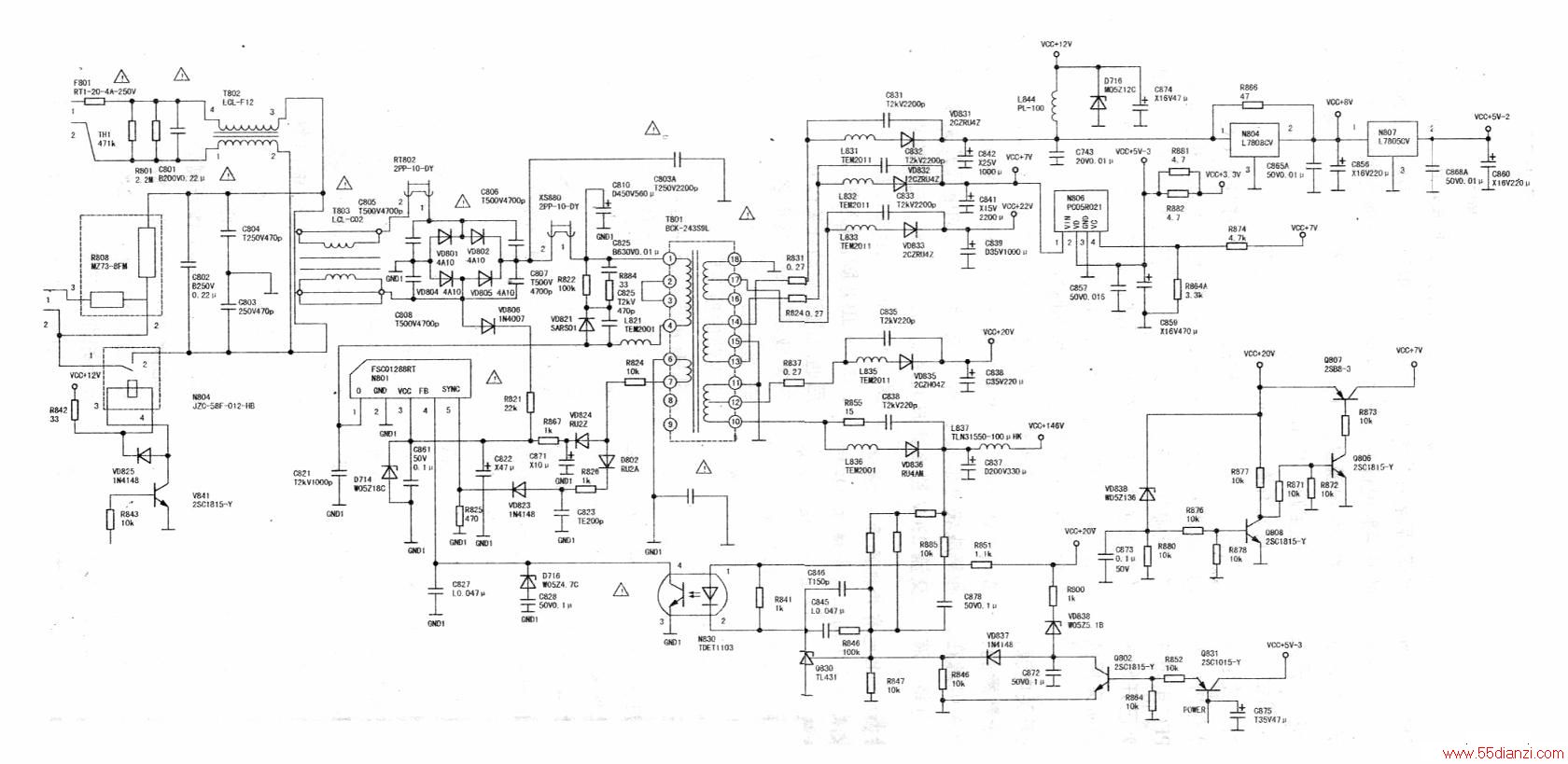

下图为长虹部分数字高清彩电中所采用的开关电源，该开关电源应当是从事CRT彩电维修的同志所熟悉的，原因是采用集成块FSCQ1265RT设计生产的开关电源在普通CRT彩电中也在大量使用。将下图中所示电路与液晶电视整合型开关电源电路（见8期中心图，海信TLM40V69P电源电路图）相比，会发现两种电源的差异仅在于：后者在电路中增加了PFC电路和承担脉冲放大任务的开关管设计在了集成块外面而已。下面让我们对两种不同的开关电源进行对比分析一下，看看是不是这两种开关电源的电路结构相同。
首先看看这两种电源的启动振荡电路。
在下图中，启动和振荡电路由集成块FSCQ1265RT的(3)脚外接元件VD805、C822和集成块内部相关电路组成。电源开关接通后，交流220V电压经VD805、0822组成的整流滤波电路整流滤波后加在集成块FSCQ1265RT的(3)脚，(3)脚得电并上升到9V以上时，其内部的振荡电路就会启动进入振荡状态产生振荡脉冲信号。
液晶电视整合开关电源电路中，启动和振荡电路由集成块FAN7602B(6)、(8)脚外接元件R917、R826、R827、C822和集成块内部相关电路组成。电视机上的电源开关接通后，交流220V整流滤波电路输出的约300V左右的直流电压经R917、R826、R827加到集成块FAN7602B(8)脚，进入集成块内部电路后通过内部启动开关以0.9mA的电流向集成块(6)脚外接电容C822进行充电，当(6)脚电压达到12V以上时，集成块内部的振荡电路开始振荡，产生约65kHz的振荡脉冲信号。
比较一下，两种开关电源启动振荡电路的电路结构和工作情况，难道还不足以说明两种开关电源的启动振荡电路在电路结构上确实是相同的。
下面再看两种电源启动振荡后的工作情况。
下图中的开关电源启动进入工作状态后，集成块FSCQ1265RT稳定工作所需要的工作电压由开关变压器的次级输出的脉冲信号，经由VD824、C871组成的整流滤波电路整流滤波后产生的电压提供。液晶电路整合开关电源启动进入工作状态后，集成块FAN7602B稳定工作所需要的工作电压由开关变压器次级输出的脉冲信号，经由VD806、C822组成的整流滤波电路整流滤波后产生的电压提供。
这说明两种开关电源稳定工作时芯片的供电方式完全一样。
下图中的开关电源启动进入工作状态后，首先进入的是待机工作状态，输出待机电压，液晶电视整合开关电源启动进入工作状态后，也是首先进入待机工作状态，输出待机工作电压。只不过两种电路工作在待机状态时，其输出电压存在差异。
输出电压差异的原因是两种开关电源的输出电路中设计了不同的待机控制电路。前者电路中的开／待机控制电压针对的是振荡电路，通过对振荡电路工作状态的控制，实现开关电源工作在待机状态时输出较低的电压。后者没有对振荡电路进行控制，采用的是对开关电源中的部分二次稳压和输出电路进行控制的方式（液晶电视整合开关电源电路中对V812、V817的控制）使开关电源工作在待机状态时部分输出电压接口无电压输出。
从液晶电视整合开关电源电路可以看出，液晶电视中开关电源中的稳压电路与CRT彩电开关电源中的稳压电路在电路结构上是没有任何区别的，它们均是通过分压电阻、误差放大器、光耦合器、集成块内部承担稳压作用的相关电路等元件组成的电路实现稳压的。
前面讲过，液晶电视中开关电源中的PFC电路是一个独立的电路，在电视机处于待机状态时它是不工作的，相当于从电路中断开。由此看来，我们完全可以将设计有PFC电路的液晶电视开关电源视为CRT彩电开关电源的改进型。既然液晶电视开关电源的电路结构与CRT彩电开关电源相同，那么，CRT彩电开关电源的维修方法也就可以直接用于对液晶电视开关电源的故障维修了。
