一、引言
本方案是用VHDL语言来实现的基于RS232按位串行通信总线的行列式矩阵键盘接口电路，具有复位和串行数据的接收与发送功能，根据发光二极管LED0-led2的显示状态可判断芯片的工作情况;实现所有电路功能的程序均是在美国ALTERA公司生产的具有现场可编程功能的芯片EPM7128SLC84-15上调试通过的。能通过动态扫描来判有键按下、将键值转换成对应的ASCII码值，在时钟脉冲的作用实现串行数据的接收与发送。
二、设计方案

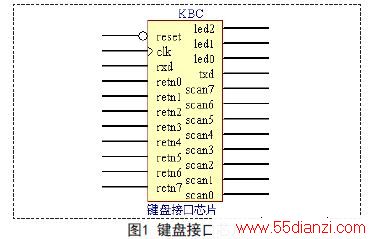

1.芯片引脚定义
reset复位输入端;clk时钟输入端;rxd串行数据接收端;retn0-retn7键盘扫描行输入线;txd串行数据发送端;sCAN0-scan7键盘扫描列输出线;led0-led2显示输出端。

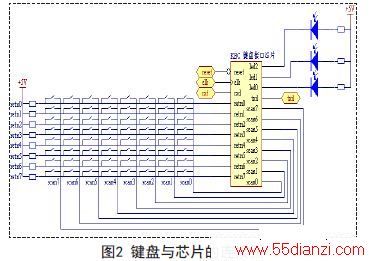

2.键盘与芯片的连接图(如图2所示，为8×8的64键键盘)
3.动态扫描原理
(1)依次使列线scan0-scan7输出0电平，检查行线retn0-retn7的电平状态。如果行线retn0-retn7的电平全为高电平，表示没键按下。如果retn0-retn7上的电平不全为高电平，表示有键按下。
(2)如果没键按下，就返回扫描。有键按下则进行逐行扫描，找出闭合键的键号。其过程是：先使scan0=0,scan1-scan7=1,检测retn0-retn7上的电平，如果retn=0,则表示第一行第一列的键被按下，如果retn1=0,则表示第二行第二列的键被按下，其它依次类推;如果retn0-retn7均不为0,则表示这一列没键按下;然后再使scan1=0,检测第二列按键，这样一直循环下去，知道把闭合的键找到为止。
当有键按下时，根据该时刻的scan值和retn值就可判断按下的是哪一个键。

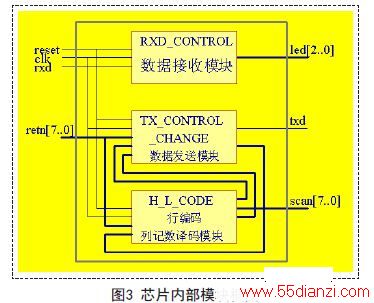

4.芯片内部模块框图
三、芯片设计

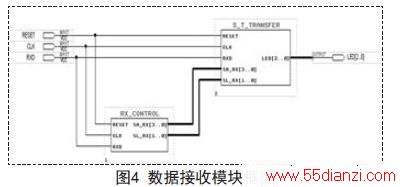

数据接收模块框图如图4所示。
Reset复位输入端;clk时钟输入端;rxd串行数据接收端;led[20]输出按下键对应的ASCII码值的低三位去驱动发光二极管。
该模块实现对串行数据的接收记数和串并变换的控制功能。

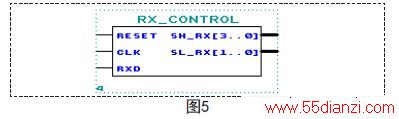

1.串行数据接收控制单元
Reset 复位输入端;clk 时钟输入端;rxd 串行数据接收端;sh_rx[30]接收计数器高4位;sl_rx[10]接收计数器低2位。
将串行数据接收计数器设置位一个6位计数器，高4位为sh_r,低2位为sl_r,利用该计数器的状态实现串行数据的同步控制和记数控制。
2.串并转换电路单元
从RXD端接收的串行数据进经过串并变换后，将其低三位经LED输出端输出，驱动发光二极管LED0,LED1,LED2发光，从而显示接收端RXD的每个数据的低三位。当每个数据的低三位相同时，显示状态就不变化，否则就出现闪烁现象，以此来检查芯片的工作情况。
四、总结
本方案是用VHDL语言来实现的基于RS232按位串行通信总线的行列式矩阵键盘接口电路的设计，具有复位和串行数据的接收与发送功能，根据发光二极管led0-led2的显示状态可判断芯片的工作情况;实现所有电路功能的程序均是在美国ALTERA公司生产的具有现场可编程功能的芯片EPM7128SLC84-15上调试通过的。该电路的设计贴近生活，实用性强，制成芯片后可作为一般的PC机键盘与主机的接口使用。
