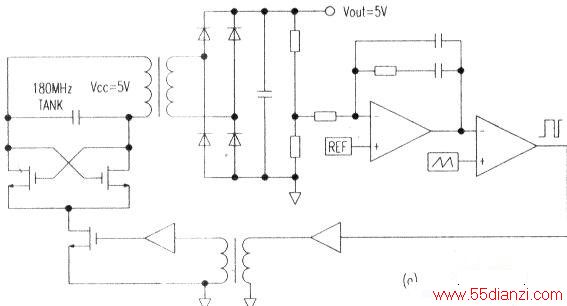

微变压器可以用于提供集成的信号和电源隔离，最大额定值为5 kV rms [1]。对于信号传输，输入数据通常在编码之后再传输给数据变压器原边。副边则通过解码来还原信号。输入与输出之间的隔离通过初级线圈与次级线圈之间的绝缘层来实现。为了在隔离势垒之间实现高效的电源传输，用一个自激高频振荡器来驱动电源变压器的原边，同时用高频肖特基二极管来提供整流直流电压。调节由次级控制器产生的PWM完成，该PWM通过一个反馈变压器以远低于振荡频率的频率来开启和关闭振荡器，如下图(a)所示。
通过反馈变压器的反馈信号的工作方式与通过数据变压器的其他数据通道信号相同。分开控制能量转换和反馈调节，可以优化能量转换效率，同时维持调节的稳定性。下图(b)展示的是带四个独立的隔离数据通道的500 mW隔离dc-dc转换器。
在本例中，变压器在单独的芯片上构建，与编码器（左即原边芯片）以及解码器（右即副边芯片）分离。然而这主要是出于成本原因考虑，而在理论上，变压器是可以构建在一个IC芯片上。栅极驱动器、收发器、ADC等额外电路功能全部都可以集成进来。
