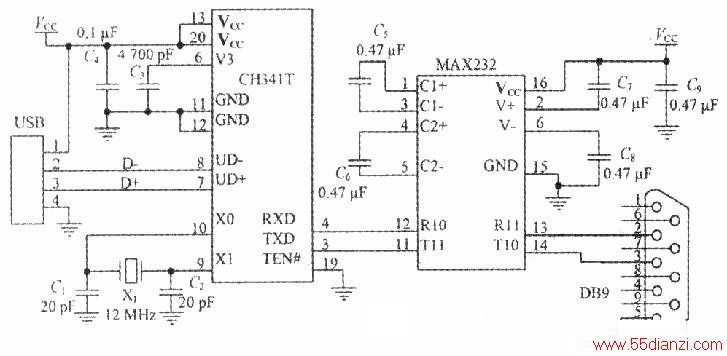

设计USB转RS232串口的硬件连接图如下图所示。该硬件系统由4部分组成：USB接口、CH341T、MAX232和RS232接口。其中，USB接口用于连接USB主机，在此选用USB总线接口的A型连接头；CH341T用于完成USB接口转RS232接口的所有硬件功能：
MAX232用于完成RS232与TLL/CMOS的电乎转换：RS232接口用于连接RS232设备。根据实际需要，选择目前广泛应用的DB9连接器。
USB总线包括一对+5V电源线和一对数据信号线。通常，+5V电源线为红色：接地线为黑色：D+信号线为绿色：
D-信号线为白色。USB总线提供的电源电流最大可以达到500mA，CH341T芯片可以直接使用USB总线提供的5V电源。C3和C4是高频瓷片电容，C3容量一般为4700pF～0.02μF，用于CH341T内部电源节点的退耦。C4容量为0.lμF，用于外部电源的退耦。晶振Xl、电容Cl和C2用于时钟振荡电路。Xl的频率是12MHz，Cl和C2的容量为15pf～30pf的高频瓷片电容。MAX232提供电平转换。
电路测试连接
USB-RS232转换卡的计算机，必须安装CH341T的驱动程序CH341SER.
EXE，当模块首次连接到计算机的USB端口时，计算机提示找到新硬件，按照提示完成驱动程序的安装。安装完驱动程序后，可以通过计算机的USB接口提供仿真串口。在逻辑功能方面，使用方法与普通计算机串口完全相同．支持大多数常用的串口监控及调试工具程序。应用程序可以不做任何修改．可以像存取一个标准的物理串口一样访问这个虚拟串口，在保持软硬件兼容的前提下，将原串口产品转换为USB接口。

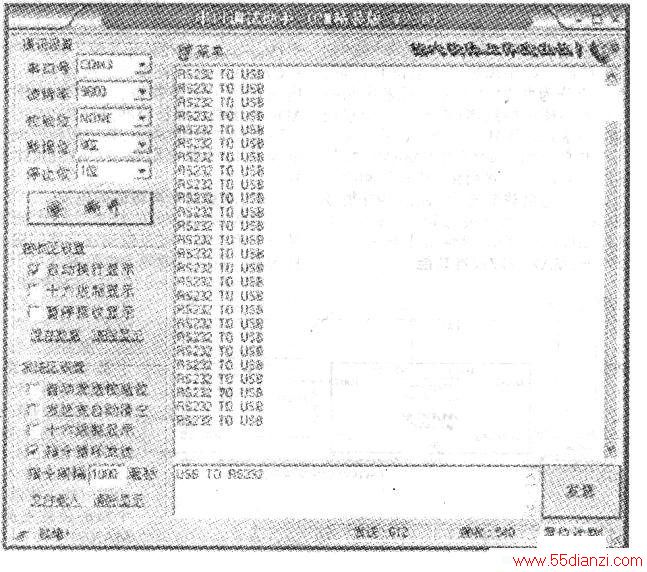

下图就是利用“串口调试助手”软件对转换器进行通讯测试的结果如图所示。测试过程中，转换器与计算机连接后虚拟端口为COM3，利用RS232标准线缆将转换器与另一台计算机的COM1端口相连。通讯采用的波特率为9600，8位数据位．1位停止位，无校验位，2个端口每隔l000ms自动发送数据。
由下图可见，该转换器能够在不同计算机的USB/RS232端口间进行可靠通讯。此外，采用2个转换器，可实现不同计算机间的USB通讯，经测试工作可靠。
结束语
CH341T作为一种新型的、功能强大的USB接口转换芯片，可以工作在多种模式，且接线简单、控制方便、使用灵活，可满足用户的多种需求。由于CH341T屏蔽了USB接口的底层协议，可以方便地在嵌入式系统中增加USB接口．无需电平转换器件，在驱动程序的控制下直接与PC机通讯，极大地方便了用户，缩短开发周期、减少研发费用。
