CH375与单片机的硬件接口电路

　　H375总线接口芯片由南京沁恒公司生产，这款芯片负责处理USB协议，具有8位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机等控制器的系统总线上，支持USB-HOST和USB-DEVICE(SLAVE)两种方式。主机端点输入和输出缓冲区各64字节，支持USB设备的控制传输、批量传输、中断传输，内置控制传输的协议处理器和处理海量存储设备的专用通信协议。支持5V和3.3V电源电压（CH375A为5V供电，CH375V为3.3V供电），支持低功耗模式。采用SOP-28无铅封装。
　　

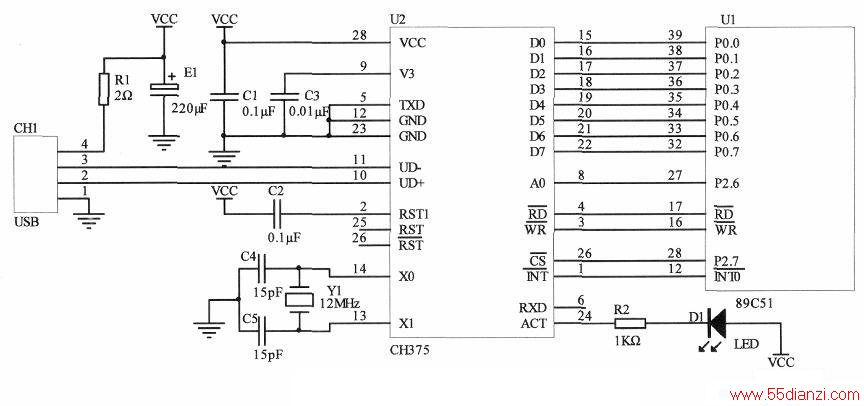

　　CH375与AT89S52的硬件接口图下如所示。CH375芯片的D7～DO与单片机数据线相连。RD和WR引脚可以分别连接到单片机的读选通输出引脚和写选通输出引脚。CS引脚由地址译码电路驱动，用于当单片机具有多个外围器件时进行设备选择。INT引脚输出的中断请求是低电平有效，可以连接到单片机的中断输入引脚或者普通I/0引脚，单片机可以使用中断方式或者查询方式获知中断请求。
