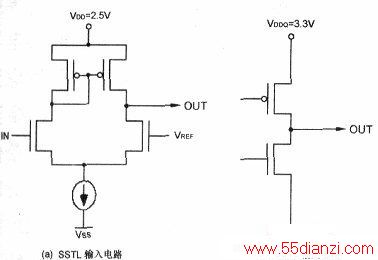

SSTL即StubSeriesTerminatedLogIC标准，分为SSTL_3、SSTL_2、SSTL_18三种，对应不同的供电电压，它与LVTTL和LVCMOS的不同在于SSTL是传输线终端匹配的，因此SSTL具有输出阻抗和匹配方法的要求，这使其在高速信号传输时降低了EMI，改善建立时间。SSTL的输入是一个差分对比电路，一端为输入，另一端为参考电压VREF，下图(a、b)为SSTL的输入、输出电路。DDR存储器应用SSTL电平标准较多。
