一种全功能硬件SPI接口设计方法

3 SPI控制器的仿真实现
    SPI控制器的仿真使用Mentor公司的ModelSim软件，该软件可在windows，Linux平台上使用，支持VHDL或Verilog硬件描述语言(HDL)仿真。它支持所有器件的行为级仿真、VHDL或Verilog仿真激励。为了测试设计的正确性，编写了testbench模块，包括产生时钟信号，控制寄存器的配置，收发的数据，产生的中断等。
3．1 SPI控制器时钟仿真验证
    当SPI工作在主模式下，全功能SPI控制器根据从控制器的时序要求会提供具有4种不同极性和相位的时钟。图6为SPI控制器内部时钟生产模块的仿真验证，输入DICLK为分频后时钟，其对系统时钟进行了14分频。时钟生产模块对DICLK进行处理，产生LANCLK，CNTCLK，DATCLK和4种不同极性和相位的SPICLK。

3．2 SPI控制器工作在主模式下的验证测试

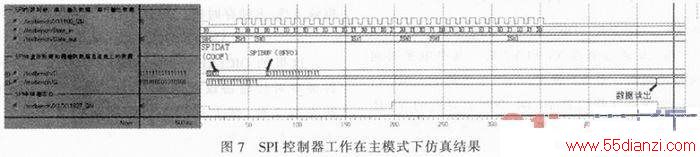

    通过配置寄存器选择SPI工作在主模式，此时主SPI通过引脚SPICLK提供整个串行网络的串行时钟。SPI波特率寄存器决定发送和接收的传输速率。发送数据时，主控制器先发送SPICLK信号，然后向SPIDAT和SPITXBUF寄存器写入数据C00F和8FF，写入这两个寄存器都可以启动SPISIMO引脚上的数据发送(先发送最高有效位)。同时从控制器通过引脚SPISIMO将接收到的数据移入SPIDAT的最低位，当选定量的位发送完时，整个数据发送完毕，数据按照右对齐的格式存入SPIRXBUF中，以备系统读取(一般为cpu)，同时中断标志位被置为1，当系统发出指令，读取存在SPITXBUF的数据时，SPI中断标志位被清零，仿真结果如图7所示。

    4 结束语

    文中提出了一种全功能硬件SPI接口设计方法，实现了4种具有不同极性和相位的时钟，它吸取了传统软硬件的优点，具有速度快、结构简单的特点，并已通过功能仿真和FPGA验证，结果证明本设计是可靠的，可直接用于FPGA中或者作为硬件电路嵌入具体芯片内。
