AV输入端子扩展与自动转换器

　 带AV（音频、视频）输入端子的彩电和监视器的社会拥有量近年来大幅度上升，但大部分仅带一组AV输入端子。可是现在AV器材种类越来越多，诸如VTR（录像机）、VCD（小影碟播放机）、BS（卫星接收机）等都要通过电视或监视器播放图像和伴音。对于外部只有一组AV输入端子的彩电和监视器来说，更换AV设备时，除了拔插电源外，还要换接AV输入信号插头，相当麻烦。本文介绍的AV输入端子扩展与自动转换器，可解决这个问题。
　　
　　工作原理
　　

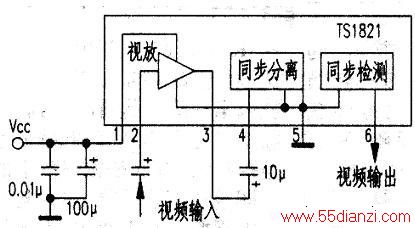

　　AV输入端子扩展成两路切换的电路如下图所示，图中IC1是视频检测开关TS1821，其内部框图如右图所示，这是一只能自动检测有无视频信号的集成电路。它通过内置的同步分离电路，先从输入的视频信号中分离出同步信号，再对同步信号进行检测。当检测到同步信号时，则视为有视频信号，输出高电平。否则，视为无视频信号，输出低电平。图1中的IC2~IC4均为LA7016，用作视频、音频转换开关。
　　

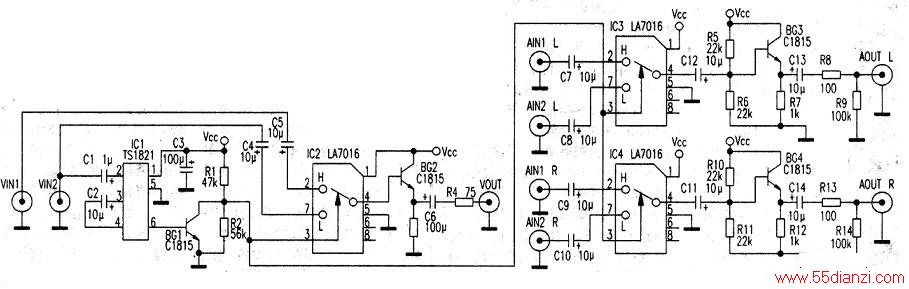

　　在下图中，当第二路视频输入端子(VIN2)没有信号输入时，同步检测器IC1（TS1821）检测不到同步信号，⑥脚输出低电平，BC1截止，IC2、IC3、IC4的③脚均为高电平，所以IC2~IC4的④与②脚都椹通，于是，第一路视频(VIN1)通过BG2放大后由VOUT端子输出，送往电视机或监视器的视频输入(VIN)端子。同时，第一路音频的左声道(AINIL)和右声道(AIN1R)信号，也分别通过BG3和BG4放大后，由左声道输出端子(AOUTL)和右声道输出端子(AOUTR)送往电视机或监视器的两个音频输入端子(AINL，AINR)。
　　
　　当第二路视频输入端子有信号输火时，同步检测器检测到同步信号，IC1的⑥脚输出高电平，BC1导通，IC2~IC4的③脚电压均为低电平，其④与⑦脚都相通，同时④与②脚都断开，只输出第二路视频(VIN2)到电视机或监视器的视频输入(VIN)端子和第二路音频的左右声道到电视机或监视器的音频输入端子(AINL、AINR)。实现了AV的自动转换。
　　
　　使用时，我们可把使用频率较高的AV设备接到第一路AV输入端子，开机自动进入正常工作状态。把使用频率相对较低的AV设备接到第二路AV输入端子，当第二路开机后，第一路自动切断，将第二路接通。当再想接入第一路AV设备的信号时，只要把第二路的AV设备关机即可。

　　功能扩展
　　

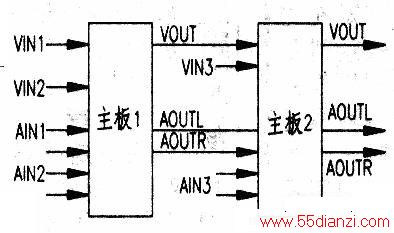

　　日常生活中，一般有两路AV转换即能满足要求，如果需要三路切换，可将两个相同的主板级联在一起，如下图所示。
　　
　　主板1可选择两路中的一路送到主板2，作为主板2的一路输入，第三路可作为主板2的另一路输入送到主板2。这样，在第三路信号输入的时候，主板2自动导通并自动切断一、二路的信号。当第三路切断电源后，一、二路可任选。使用时只要控制AV设备的电源开关即可实现它们之间的自动转换。
