二极管远距离磁/电信号变送器电路

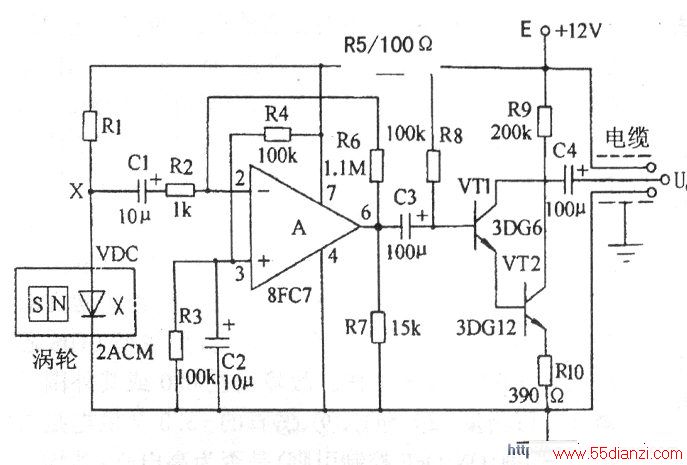

　　欲想把涡轮电脉冲信号作远距离传送就要采用电缆。电缆既有直流电阻，又有交流容抗，信号经长距离传送，衰减很大，信号幅度甚至有可能小于感应到电缆上的干扰信号。为克服这一缺点，得增设一级复合射极跟随器VT1、VT2，以增加输出功率，使代表流量的磁／电信号（即俗称的流量电信号），经电缆送到远处的计数仪。电路如下图所示。

本文关键字：二极管  变送器  电信号  接口电路，单元电路 - 接口电路
